¿Qué es el SATE?
Sistema de Aislamiento Térmico por el Exterior

La humedad, la condensación y los puentes térmicos pueden generar dos grandes problemas para los edificios, así como para nuestra vida dentro de los mismos. El primero es el daño que causa la condensación y por consiguiente, el desarrollo de hongos. Efectivamente, no agradan a nadie pero es que además pueden causar graves problemas respiratorios y de salud a las personas que viven dentro del edificio. El segundo son las perdidas energéticas del edificio que se traduce en una mayor demanda de calefacción en invierno y/o refrigeración en verano. Por supuesto, podemos solucionar estos problemas con un plan de renovación del edificio centrado en el aislamiento y el consumo energético pero, ¿qué te parece poder adoptar medidas preventivas?

Para evitar una pérdida significativa de tiempo y dinero en trabajos de rehabilitación y renovación podemos alternativamente pensar en sistemas SATE (Sistema de Aislamiento Térmico por el Exterior). El sistema SATE ofrece una metodología de aplicación del aislamiento por el exterior que permite proteger y aislar la envolvente de los edificios. También ayuda a conseguir el confort interno deseado. La aplicación del aislamiento externo comporta un aumento de la resistencia térmica del muro, que bloquea la humedad externa y permite el paso del vapor del agua. De este modo se elimina o reduce de forma importante el riesgo de aparición de condensaciones. En general, el sistema SATE ofrece una serie de beneficios para la envolvente del edificio, mejora el rendimiento del compuesto exterior y el consumo energético. Beneficios de usar SATE:

• Puentes térmicos: evita que se creen esos puntos generalmente en esquinas o encuentros entre distintos elementos, como entre muros y losas, donde se producen infiltraciones térmicas
• Condensaciones: el sistema posiciona el plano de condensación hacia afuera de forma que el edificio tenga una buena aireación y se eviten problemas de aparición de hongos
• Sostenibilidad y confort: la ausencia de perdida de energía comporta un ahorro económico y energético. Además, al evitar las infiltraciones frías en invierno y calientes en verano, se crea una mejor sensación de bienestar en la vivienda.

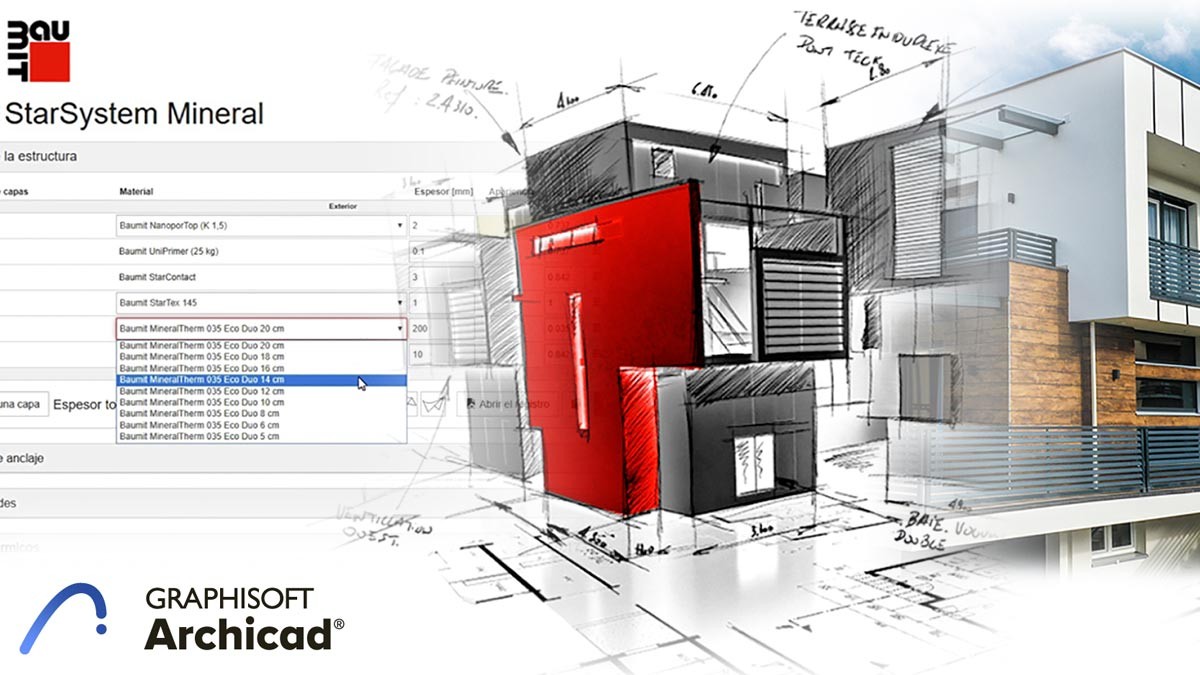

Creación automática de SATE en BIM

Todos sabemos que en las diferentes soluciones de autoría BIM podemos crear compuestos de SATE de forma rápida, como con la función de generación de compuestos de Archicad. Desde Archicad 17 (2013), Archicad utiliza compuestos personalizables con materiales de construcción de la vida real. El software incluye muchos materiales y compuestos predefinidos, pero con unos pocos clics para crear nuevos materiales de construcción, se pueden crear fácilmente muchos compuestos disponibles en el mercado. Además de esta función estándar, la Empresa Baumit, conocida internacionalmente por sus soluciones de SATE, ha desarrollado un add-on para diferentes soluciones de autoría BIM (Archicad, Revit, Allplan). Este add-on permite a los usuarios crear soluciones constructivas basadas en materiales reales del mercado (principalmente materiales de Baumit). Además, permite también generar informes orientativos de cumplimiento con la ISO 13788.

Descargar Baumit Tool para Archicad (Windows) Descargar Archicad

¿Por qué es importante cumplir con la la ISO 13788? Como se indica dentro de este estándar, la ISO 13788 "establece métodos de cálculo simplificados, que asumen que el transporte de la humedad se realiza sólo por difusión de vapor y utilizan datos climáticos mensuales". Esto significa que con algunas fórmulas matemáticas y la atención a algunas recomendaciones ofrecidas en la ISO 13788 es posible prevenir futuros daños mediante el control o la vigilancia de la humedad de los compuestos. Los métodos de cálculo simplificados de la norma ISO 13788 nos permiten estimar el estado de los compuestos atendiendo a:

• Evitar la aparición de los hongos que da ese aspecto húmedo e insalubre a las paredes.
• Evitar la condensación interna o externa que da ese aspecto húmedo e insalubre a las paredes.

Esta norma ISO tiene en cuenta muchos factores para asegurar que el compuesto cumpla con un valor definido, como el tipo de rendimiento del material, el ambiente, el entorno, el mes de construcción. En caso de que el compuesto no sea adecuado en la evaluación de la condensación intersticial, la norma proporciona incluso ejemplos de cómo puede modificarse el compuesto para cumplir con el estándar. Un ejemplo puede ser la utilización de una barrera de vapor en el interior de un compuesto como un material impermeable que evite que la humedad entre en la estructura.

Aunque el complemento limita a los usuarios a muchos productos de Baumit, permite a los diseñadores utilizar materiales de la vida real y ejecutar una simulación sobre los compuestos de construcción utilizados en sus diseños. Este complemento ofrece la posibilidad de elegir entre varios materiales de construcción existentes como el aislamiento, el hormigón, los adhesivos, etc. Por ejemplo, en Archicad, muchas de esas soluciones de construcciónes pueden descargarse en la biblioteca de Archicad para ser utilizadas o ser ensambladas dentro de la herramienta Baumit para crear compuestos personalizados. Además de los compuestos personalizados, con la herramienta Baumit, podemos utilizar muchos Sistemas de Aislamiento Térmico Exterior (SATE) que ya existen en el mercado. Lo mejor de todo es que, todos estos sistemas SATE (compuestos) pueden ser modificados según las necesidades del proyecto. En el siguiente video podrás aprender más sobre este método usando la herramienta Baumit y Archicad:

En cualquier caso, aunque la herramienta Baumit Tool genera informes sobre el cumplimiento de la ISO 13788, es importante puntualizar que este add-on no tiene el objetivo de generar cálculos sobre condensaciones. Los informes aportan información de utilidad para valorar si los componentes elegidos por el usuario para un determinado compuesto cumplen o no con los requisitos de la ISO 13788.

Beneficios para los usuarios de Archicad

Además de disponer de un amplio catálogo de materiales reales del mercado, así como de la posibilidad de generar informes de rendimiento técnico, a partir de ahora, tanto los usuarios de Archicad como los clientes de Baumit, pueden aprovechar el soporte técnico ofrecido por BAUMIT (para SATE) o SIMBIM (para BIM y Archicad). Por ello, nos complace anunciar que en el verano de 2020, SIMBIM Solutions (distribuidor de GRAPHISOFT) y Baumit España firmaron un acuerdo de colaboración para apoyar mutuamente a los usuarios finales.

Webinars
Baumit Tools para BIM y Archicad

• Webinar 1: 12 de noviembre de 2020 de 17:00 a 18:00 CET
• Webinar 2: 26 de noviembre de 2020 de 10:00 a 11:00 CET

Registro gratuito

Acerca de Baumit

Baumit es una empresa europea fundada en 1988 en Austria con oficinas principales en 25 países, entre los que se encuentra Baumit España. Baumit es un fabricante de materiales de construcción y Sistema de Aislamiento Térmico Exterior (SATE) que internacionalmente se conoce como Solución ETICS (External Thermal Insulation Composite Systems). El SATE es una técnica de construcción térmica para aislar paredes y se utiliza tanto para edificios existentes como nuevos. Baumit desarrolló un complemento de software (Baumit Tool) para las principales herramientas de autoría BIM (Archicad, Revit y Allplan) para poder integrar sistemas SATE en proyectos de arquitectura desarrollados en BIM.
