¿Cómo verificar el cumplimiento de los requisitos del proyecto en Archicad? Control de superficies de espacios – Opción Automatizada

Tiempo de lectura: 8 min.

Un equipo técnico que desarrolla proyectos arquitectónicos en Archicad en proyectos con requisitos precisos sobre la superficie mínima para distintos tipos de espacios: oficinas, salas técnicas, pasillos, entre otros. Durante el desarrollo, los valores de referencia pueden cambiar por decisiones del cliente o normativas actualizadas.

En lugar de verificar manualmente el cumplimiento, se implementa un método automatizado en Archicad para comprobar si los espacios modelados cumplen con los requisitos de superficie establecidos previamente, que proporciona trazabilidad, flexibilidad ante cambios y ahorro de tiempo en revisiones.

Público objetivo

Usuarios intermedios de Archicad, técnicos BIM, consultores de implementación, y personal de soporte que requiera comprobar datos cuantitativos del modelo.

Requisitos previos

• Archicad 25 o posterior
• Proyecto con Zonas modeladas y clasificadas correctamente
• Conocimientos básicos sobre Propiedades personalizadas y Esquemas Interactivos
• La lectura del siguiente articulo: Verificación de cumplimiento del proyecto en Archicad: Control de superficies de espacios - Opción Simplificada – Centro My SIMBIM

Pasos de la Solución

Los pasos de esta solución depende del articulo: Verificación de cumplimiento del proyecto en Archicad: Control de superficies de espacios - Opción Simplificada – Centro My SIMBIM

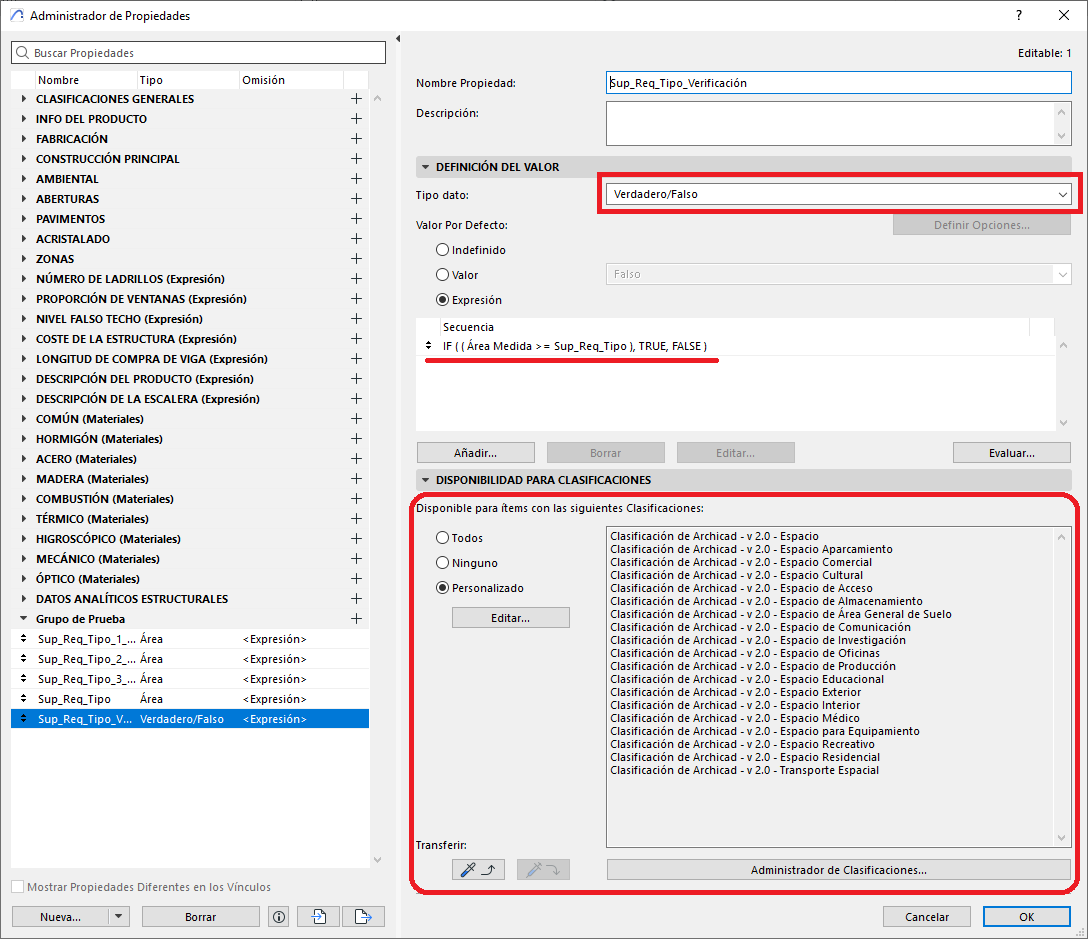

1. Definir una propiedad booleana personalizada:
   1. Ir a Opciones > Administrador de Propiedades.
   2. En la ventana de dialogo del Administrador de Propiedades, hacer clic sobre Nueva..., y seleccionamos Propiedad.
   3. Crear la Propiedad booleana:
      • Nombre sugerido: Sup_Req_Tipo_Verificación
      • Tipo de dato: Verdadero/Falso
      • Expresión:
        IF ( ( {Zona/Área Medida} >= {/Sup_Req_Tipo} ), TRUE, FALSE )
      • Clasificación: Espacio



2. Incorporar la verificación al esquema interactivo:
   1. Acceder al esquema que hemos creado anteriormente, o crear uno nuevo para las zonas
   2. Nombre de zona
   3. Área Medida
   4. Propiedades Sup_Req_Tipo y Sup_Req_Tipo_Verificación
   5. Guarde el Esquema haciendo clic sobre Ok.

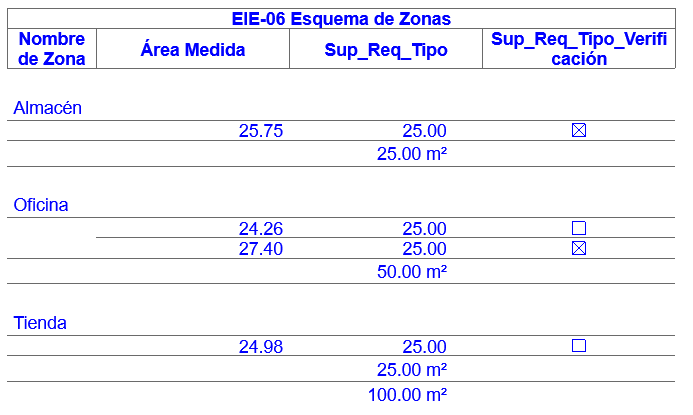

   6. Y veremos el esquema generado similar al siguiente, donde se vera la area medida de las Zonas en comparación de la área requerida por el proyecto, y cual cumplen con las exigencias del proyecto.




Solución de problemas comunes

Archivo de ejemplo:

Puede descargar un archivo de proyecto de muestra donde se ha configurado correctamente un Esquema Interactivo con una propiedad personalizada que contabiliza elementos por unidades:

• Verificación de cumplimiento del proyecto en Archicad_Control de superficies de espacios – Opción enfoque Automatizado.pln
