¿Cómo verificar el cumplimiento de los requisitos del proyecto en Archicad? Control de superficies de espacios - Opción Simplificada

Tiempo de lectura: 5 min.

Un consultor de proyecto necesita un método práctico para verificar que las áreas del proyecto cumplan con los requisitos establecidos, y este articulo mostrará como conseguirlo utilizando únicamente herramientas estándar incluidas en Archicad.



Audiencia
Diseñadores arquitectónicos, coordinadores BIM y consultores que utilizan Archicad para validar las superficies de los espacios frente a los requerimientos del proyecto.



Requisitos Previos

  • Archicad 25 o posterior
  • Conocimientos básicos del uso de la herramienta Zona, el Administrador de Propiedades, Clasificaciones y los Esquemas Interactivos



Pasos de Resolución

  1. Crear un nuevo grupo personalizado de Propiedades:
    El objetivo del Grupo de Propiedades, es facilitar la administración de las Propiedades del proyecto.
    1. Ir a Opciones > Administrador de Propiedades.

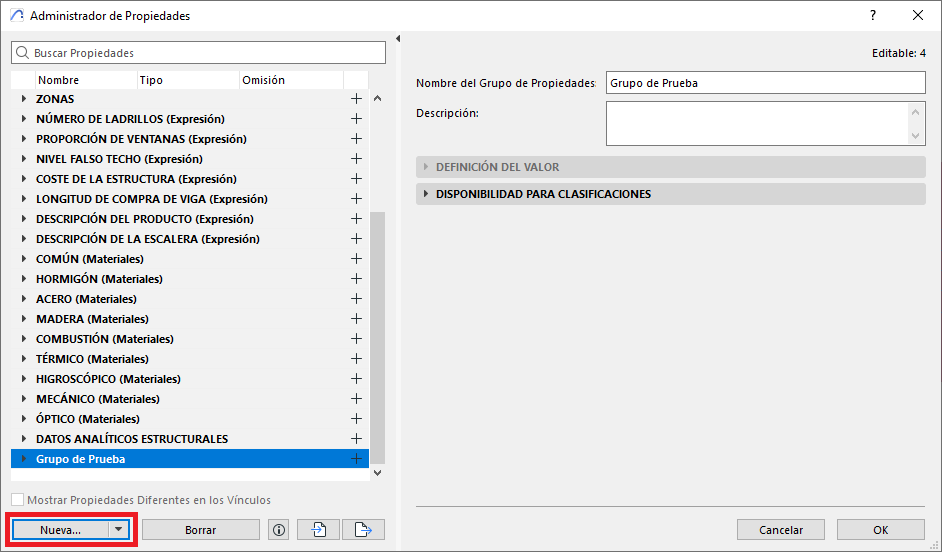

    2. En la ventana de dialogo del Administrador de Propiedades, hacer clic sobre Nueva...

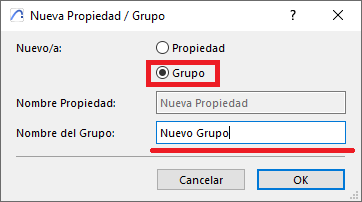

    3. En la ventana de dialogo de Nueva Propiedad / Grupo, seleccionamos Grupo, les asignamos un nombre descriptivo, por ejemplo "Grupo de Prueba”



  2. Definir una Propiedad para el Área Requerida:
    1. En la ventana de dialogo del Administrador de Propiedades, hacer clic sobre Nueva...

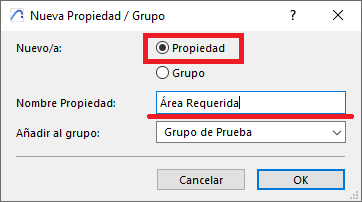

    2. En la ventana de dialogo de Nueva Propiedad / Grupo, seleccionamos Propiedad, les asignamos un nombre descriptivo, por ejemplo “Área Requerida”.

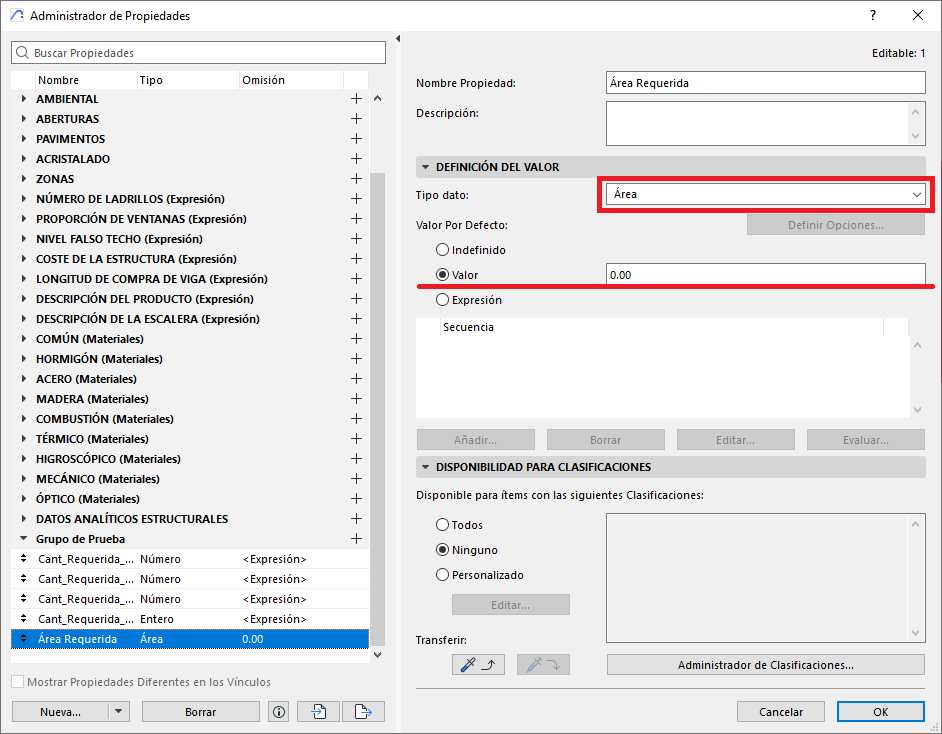

    3. Establecemos para esa Propiedad:
      Tipo de dato: Área
      Valor Por defecto: Valor

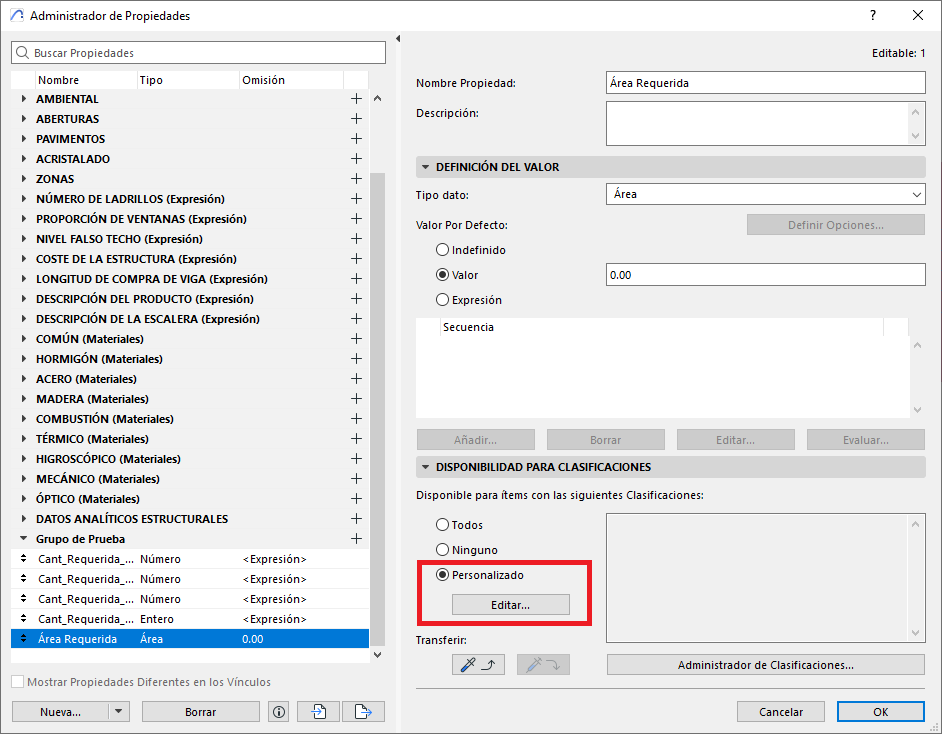

    4. En el apartado de Disponibilidad Para Clasificación, seleccionamos la opción de Personalizado, y hacemos clic sobre "Editar".

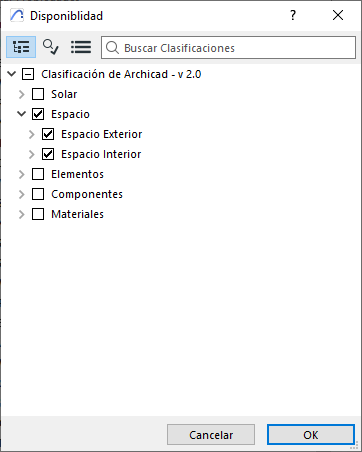

    5. En el cuadro de dialogo de Disponibilidad, seleccionamos Espacio (para hacer disponible la propiedad para todas las zonas).



  3. Modelar y Asignar Zonas de Referencia:
    1. Usar la herramienta Zona para crear zonas de ejemplo que representen los tipos de espacio y superficies requeridas.

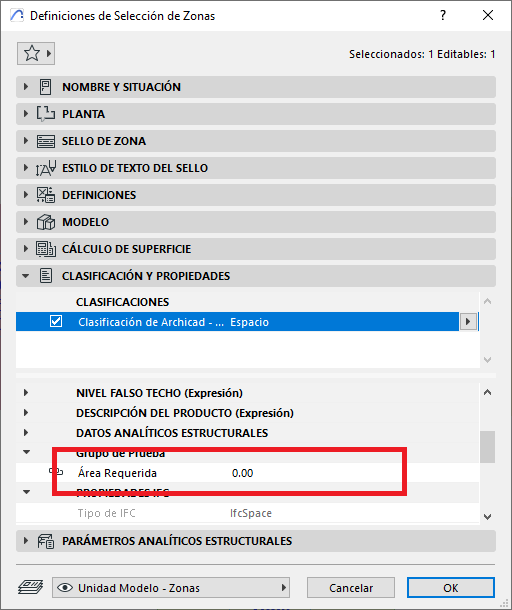

    2. En cada Zona de referencia, introducir el valor correspondiente en la propiedad personalizada “Área Requerida” a través del Cuadro de Información o los Ajustes de Zona.



  4. Colocar Todas las Zonas Reales del Proyecto: Modelar todas las zonas que representen la distribución real del proyecto copiando y pegando las Zonas de Referencia.
  5. Crear un Esquema Interactivo:
    1. Abre la paleta del Navegador del proyecto, Ventanas > Paletas > Navegador.

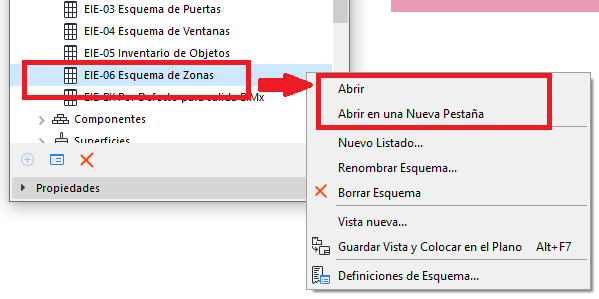

    2. Haz clic derecho sobre el Esquema, y selección la opción de Abrir o Abrir en una Nueva Pestaña.

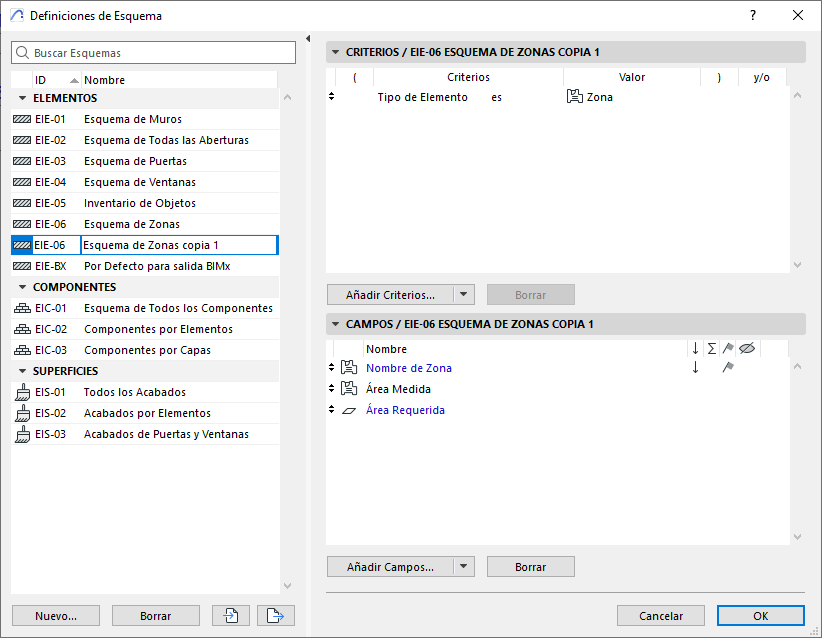

    3. Se te va abrir la venta de dialogo Definiciones de Esquema, con la Propiedad que hemos creado con los valores que hay que ser editadas (ver foto de ejemplo).



    4. Guarde el Esquema haciendo clic sobre Ok.

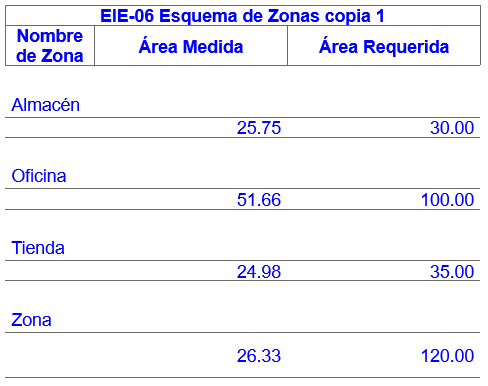

    5. Y veremos el esquema generado similar al siguiente, donde se vera la area medida de las Zonas en comparación de la área requerida por el proyecto




Resolución de Problemas

  • Verificar que las zonas estén correctamente delimitadas por muros u otros elementos, y que el método de cálculo de área sea el adecuado.
  • Verificar la correcta clasificación como “Espacio” en los elementos Zona.

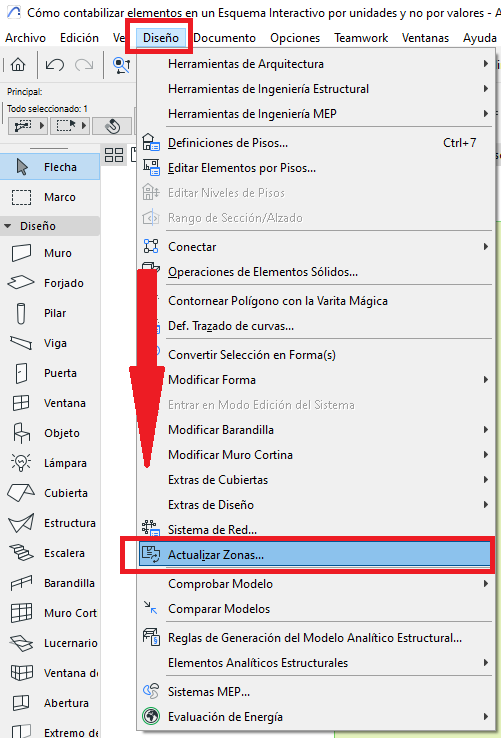

  • Si los valores de superficie no se actualizan, usar Diseño > Actualizar Zonas.



Consejo del Consultor

Este método tiene:

  1. La ventaja: simplicidad y rapidez de implementación.
  2. Desventajas: No apta para los proyectos de mayor envergadura o complejidad.
