¿Cómo mapear los atributos de los elementos entre Archicad y los archivos DXF/DWG? Mapeo de Tipos de Línea

Tiempo de lectura: 3 min.

Cuando se colabora entre los programas CAD y Archicad utilizando archivos DXF/DWG, es fundamental asegurarte de que los atributos de los elementos entre los programas estén mapeados correctamente para una colaboración exitosa.

Configurar el mapeo del Tipos de Línea es un aspecto del proyecto colaborativo importante, porque:

1. Los Tipos de Línea entre Archicad y los programas CAD pueden tener diferentes nombres, configuraciones y escalas.
2. Una conversion equivocada del Tipos de Línea puede causar un interpretación equivocada del proyecto entre los colaboradores del proyecto.

Mapear Tipos de Línea

Para mapear los Tipos de Línea de Archicad a los archivos DXF-DWG:

1. Siga las indicaciones de ¿Cómo mapear los atributos de los elementos entre Archicad y los archivos DXF/DWG? DXF/DWG como plantilla de mapeo – Centro My SIMBIM
2. Ve a: Archivo > Interoperabilidad > DXF-DWG > Definiciones de Traducción DXF-DWG.
3. Selecciona la configuración del traductor DXF-DWG a duplicar.

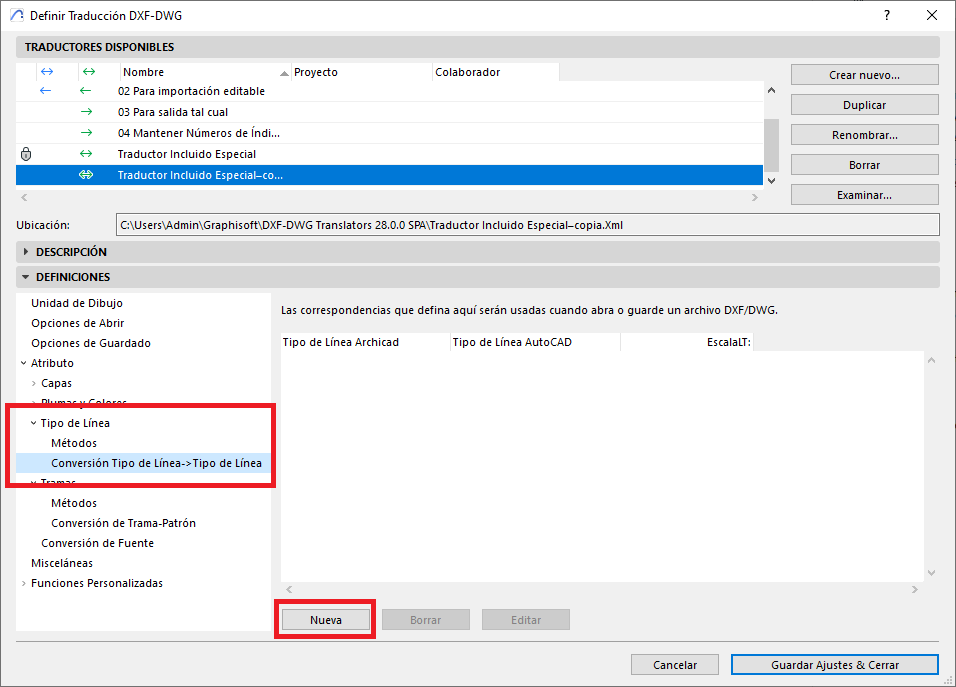

4. En la ventana de dialogo de Definer Traducción DXF-DWG, ve a Definiciones > Atributo y haz clic sobre Tipo de Línea.
5. Selecciona Conversión Tipo de Línea -> Tipo de Línea.
6. Haz clic sobre Nueva.

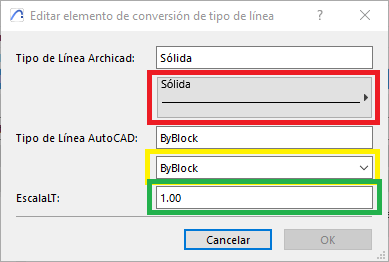

7. En la ventana de dialogo de Editar elemento de conversión de tipo de línea, en:
   Tipo de Línea Archicad (rojo): selecciona el Tipo de Línea de Archicad.
   Tipo de Línea AutoCAD (amarillo): selecciona el Tipo de Línea correspondiente de AutoCAD.
   EscalaLT (verde): selecciona la escala del Tipo de Línea en AutoCAD.



8. Repite este proceso para cada Tipo de Línea que necesites mapear.
9. Guarda la configuración haciendo clic sobre Guardar Ajustes & Cerrar.

Consejos:

1. No edites las configuraciones originales de los Traductores DXF-DWG que vienen por defecto con la instalación del programa.
2. Crea duplicados de las configuraciones customizadas de los Traductores DXF-DWG hasta conseguir la configuración deseada.
3. Verifica que Tipos de Línea similares estén disponibles en Archicad y el programa CAD.
4. Que el Tipo de Línea en el programa CAD haya sido utilizado (mínimo para un elemento) en el archivo DXF-DWG que ha sido utilizado como plantilla de mapeo en el paso 1.

Siguiendo estos pasos e incorporando estos consejos, puedes configurar el mapeo de los Tipos de Línea entre tu proyecto Archicad y los archivos DXF-DWG (importados o exportados) con tus colaboradores del proyecto.
