Nuevo en Archicad: Capas - Gestión y mejoras del flujo de trabajo dentro de Archicad

Tiempo de lectura: 3 min.

Si vienes del mundo CAD y estás empezando con Archicad, es normal que intentes aplicar tus métodos de trabajo tradicionales. Sin embargo, hay diferencias clave que vale la pena conocer para evitar frustraciones, especialmente en lo que respecta a las Capas.



¿Qué son las capas y por qué son diferentes?

Tanto en CAD como en Archicad, las capas sirven para organizar los elementos del proyecto. Pero su uso y propósito cambian bastante:

• En CAD, las Capas contienen elementos de dibujo 2D (líneas, arcos, polilíneas) y a veces elementos 3D, y son esenciales para controlar su visibilidad y estilo gráfico.

• En Archicad, las capas también existen, pero contienen principalmente elementos constructivos (muros, losas, pilares) y/o de documentación 2D.

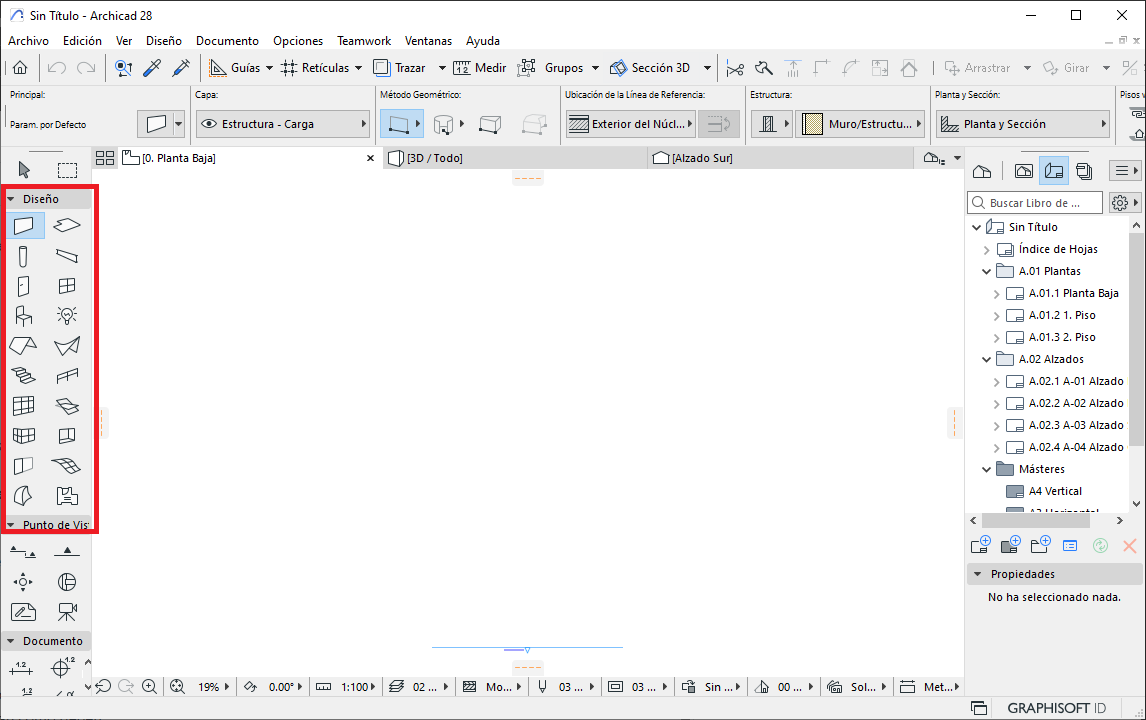

Eso evidencia que en Archicad trabajas con objetos reales del edificio, no con representaciones gráficas abstractas como en CAD (ver foto del interfaz de Archicad).





¿Cómo se usan las capas en CAD?

En CAD, las Capas suelen multiplicarse para cubrir todos los aspectos visuales del proyecto y mas si se siguen las normas nacionales y/o internacionales (ej: las normas ISO), que especifican cómo deben nombrarse, clasificarse y utilizarse las capas en los proyectos CAD. Por ejemplo, hay que generar capas:

• Por tipo de plano: arquitectura, estructuras, instalaciones.

• Por tipo de vista: planta, alzado, sección, 3D.

• Elementos seccionados o sin seccionar.

• Las tramas según el uso final.

• Por fases del proyecto.

• Por propuestas de diseño.

• Por escala.

• Y más…

Esto obliga a una gestión compleja y muchas veces redundante.



¿Y cómo lo hace Archicad?

Archicad simplifica este proceso. En lugar de depender de capas para todo, ofrece herramientas específicas para cada necesidad. Aquí algunos ejemplos:



Necesidad	Cómo se gestiona en Archicad
Estilo gráfico del elemento	Desde la propia herramienta del elemento (ej: muros, pilares, etc.)
Escalas y colores	Gestor de Plumas y Colores
Fases del proyecto	Opciones de Fases de Rehabilitación
Condiciones gráficas especiales	Combinaciones de Sobrescrituras Gráficas
Propuestas de diseño	Administrador de Opciones de Diseño



Esto no solo permite un control más preciso y evita la sobrecarga de capas innecesarias, si no también evita la necesidad de redibujar el mismo elemento por razones de representación grafica.



Ventajas de este enfoque

• Menos capas, más claridad y control sobre el proyecto.

• Mayor control gráfico sin complicaciones.

• Flujo de trabajo más intuitivo y centrado en el modelo.

• Mejor adaptación a cambios y fases del proyecto.



Conclusión

Migrar de CAD a Archicad no es solo cambiar de software, es cambiar de mentalidad. Archicad te invita a pensar en términos de construcción real, no solo de dibujo. Y eso empieza por entender que las capas ya no son el centro del universo: ahora tienes herramientas más potentes y específicas para cada tarea.
