Huecos de arquitectura vs huecos de ingeniería en ARCHICAD 23

Nueva herramienta de abertura para los huecos estructurales en ARCHICAD 23

En ARCHICAD 23 podemos usar una nueva herramienta para colocar aberturas en elementos de carga. Esta herramienta permite a los arquitectos e ingenieros intercambiar fácilmente datos sobre aberturas en elementos estructurales como vigas o muros de carga, aunque por razones lógicas no es aplicable a los pilares. Ahora cuando los arquitectos tengan que prever los espacios de paso de instalaciones, podrán marcarlos con esta nueva herramienta en su modelo. Estos huecos estructurales podrán usarse después como referencia en los modelos estructural y de instalaciones.

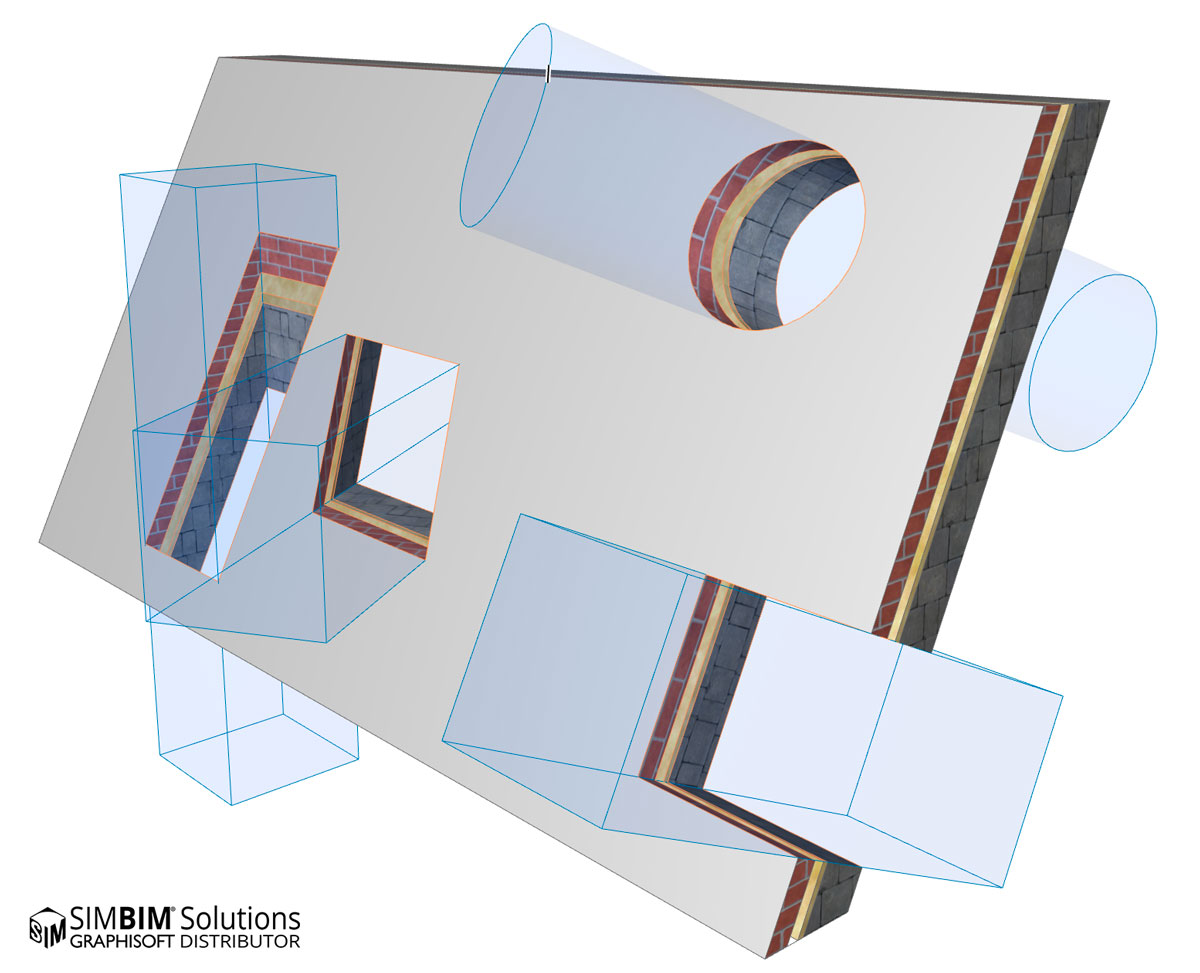

Esta nueva herramienta de abertura es diferente a las aberturas vinculadas a las puertas o ventanas y que están asociadas únicamente a los muros. Con la nueva herramienta abertura es posible generar huecos que ¨atraviesen¨ múltiples elementos y no necesariamente del mismo tipo, como muros, forjados, vigas y terrenos. Estos huecos constituyen elementos BIM independientes con su propia clasificación y propiedades, que pueden etiquetarse y listarse en ARCHICAD o en otras aplicaciones openBIM a través de IFC.

Huecos de arquitectura vs huecos de ingeniería

Para aclarar los casos de uso de esta nueva e increíble herramienta, me gustaría explicar (para los que no lo sepan) las diferencias entre los huecos de arquitectura e ingeniería. Todos sabemos que un modelo BIM típico tiene dos tipos de aberturas o huecos:

1. Huecos de arquitectura: las puertas y ventanas son las aberturas de arquitectura más conocidas, incluyendo también los huecos de paso. Este tipo de huecos se realizan en los muros, por ello en ARCHICAD es necesario asociarlos a estos elementos.
2. Huecos de ingeniería: al contrario que los huecos de arquitectura, los huecos de ingeniería están enfocados al paso de conductos, tuberías e incluso comunicaciones verticales como escaleras y ascensores. Estos huecos son diseñados en general por las ingenierías o el equipo de arquitectura en distintas fases del diseño. En cualquier caso, los diseñe quien los diseñe tienen que ser validados por todas las disciplinas. ¡Para esto nos sirve la nueva herramienta de abertura de ARCHICAD 23!

Un simple proceso de trabajo con IFC para gestionar las aberturas de ingeniería (openBIM)

Es muy probable que quien defina el paso de las instalaciones sea el equipo de ingeniería, con un volumen o elemento indeterminado (Proxi) en el modelo. Para comunicar estos huecos a las otras ingenierías y equipo de arquitectura, pueden exportar la información en IFC y asignarle un atributo específico llamado “Provision for Voids”, en castellano previsión para huecos. Este atributo permitirá que cuando el equipo de arquitectura importe el IFC en ARCHICAD, pueda filtrar estos elementos (pues quizás el archivo IFC contenga más elementos) gracias a ese atributo y con la nueva opción “Crear huecos a partir de Elementos Constructivos” generar de forma automática cada uno de estos huecos, ¡con su correspondiente representación en 2D!

He grabado un pequeño vídeo para mostrarte de forma rápida las dos formas de generar huecos con la nueva herramienta:

Si te ha gustado este post, puedes dejarnos tus comentarios, opinión o simplemente hacernos saber si ha sido útil para ti.
