¿Cómo mostrar cantidades unitarias y totales de zonas en un Esquema de Archicad?

Al trabajar con Esquemas de Zonas en Archicad, es habitual necesitar visualizar tanto las cantidades totales como los valores unitarios de superficie.

Paso 1 - Agregar los campos necesarios

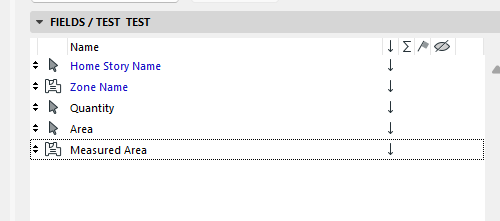

Para elaborar el cuadro correctamente, agrega los siguientes 5 campos (Fields) al Esquema:

1. Home Story
2. Zone Name (o Zone Category si el Tipo corresponde a la categoría)
3. Quantity (General Parameter)
4. Area (General Parameter)

5. Measured Area (Zone) o Calculated Area (Zone)



Paso 2 - Comportamiento inicial del esquema

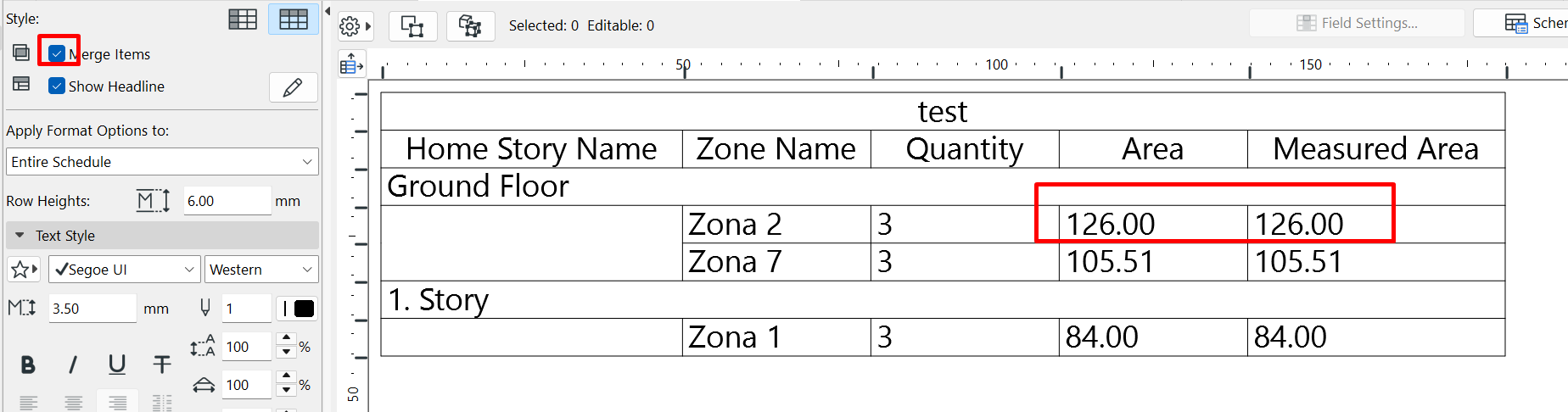

Una vez combinados estos campos, observarás que las columnas de área muestran inicialmente el total acumulado de todas las zonas.

Paso 3 - Mostrar el valor unitario del área

Para que la columna Area muestre el valor unitario correctamente, es necesario modificar su configuración.

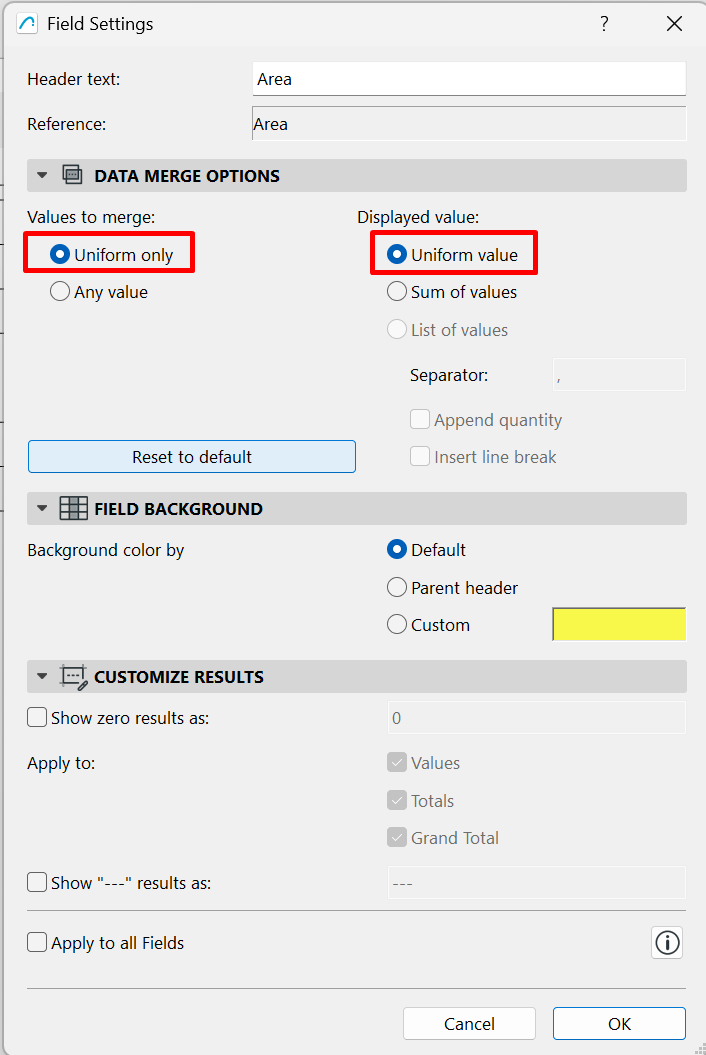

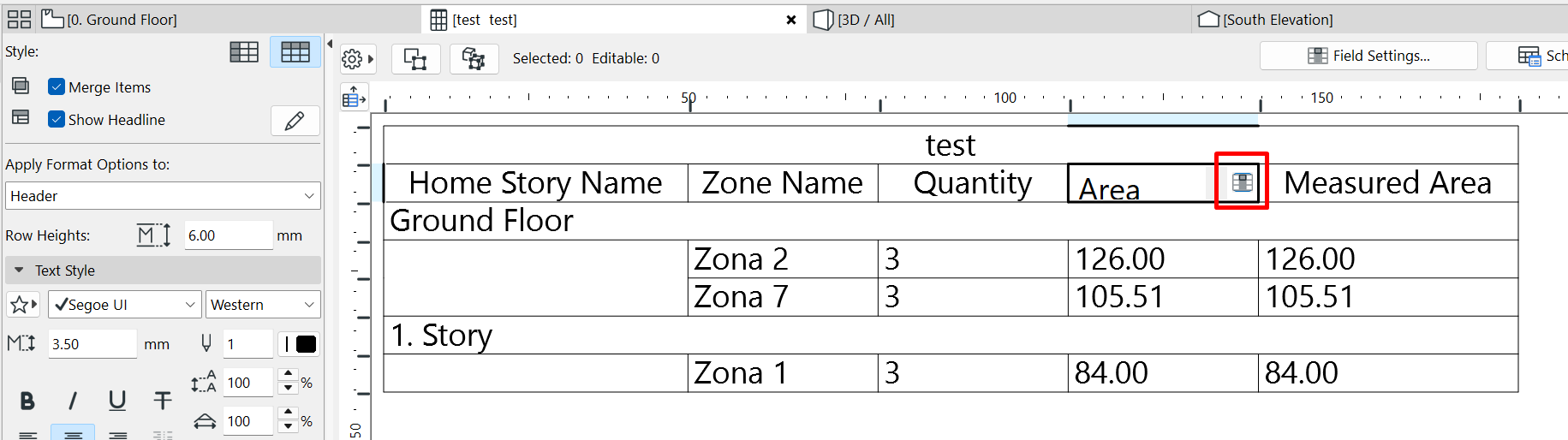

1. Selecciona el campo Area dentro del Esquema.

2. Haz clic en Field Settings.



3. En la sección Data Merge Options, selecciona: Uniform Only y Uniform Value



Nota: Esta configuración permite que la columna muestre el valor individual de cada zona en lugar del total acumulado.

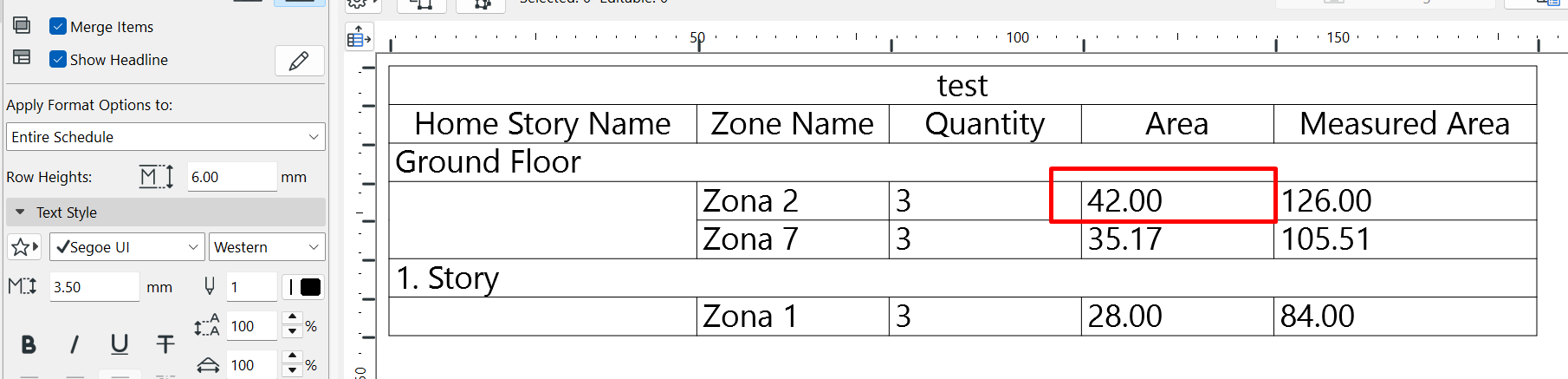

Resultado

Tras aplicar esta configuración:

• La columna Quantity mostrará la cantidad total.
• La columna Area mostrará el valor unitario correctamente.

• Las demás columnas seguirán funcionando según su criterio de agrupación.
