¿Cómo identificar de forma única las zonas de módulos vinculados en los esquemas de Archicad?

Cuando un proyecto utiliza módulos vinculados repetidos —por ejemplo, viviendas tipo, habitaciones, apartamentos o unidades modulares— es posible definir las zonas dentro del propio módulo y mantener una única definición del mismo.

Para poder distinguir posteriormente las zonas correspondientes a cada instancia del módulo dentro de los esquemas o cuadros de superficies, puedes asignar un Master ID diferente a cada instancia del módulo vinculado en el archivo principal.

Cómo identificar las zonas de cada módulo vinculado

El Master ID permite añadir un identificador específico a cada instancia de un módulo vinculado. Este identificador puede utilizarse posteriormente en los esquemas para diferenciar las zonas pertenecientes a cada vivienda, planta, portal u otra unidad repetida del proyecto.

Importante: Las zonas pueden permanecer definidas dentro del módulo vinculado. No es necesario duplicar el módulo ni modificar individualmente las zonas para cada instancia.

Paso 1 - Seleccionar el módulo vinculado

1. En el archivo principal de Archicad, selecciona la instancia del módulo vinculado que quieres identificar.

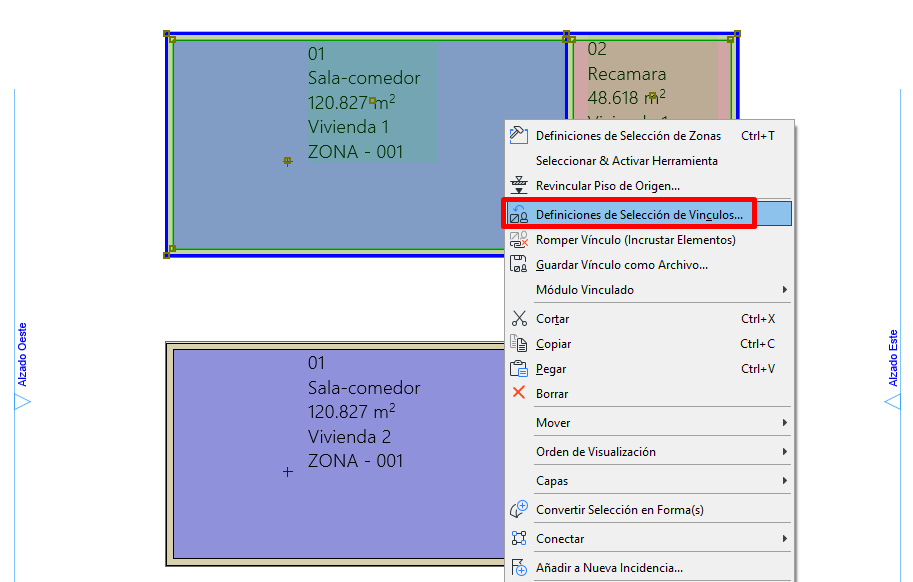

2. Haz clic con el botón derecho del ratón sobre el módulo.

3. Selecciona Definición de selección de vínculos.



Paso 2 - Asignar un Master ID

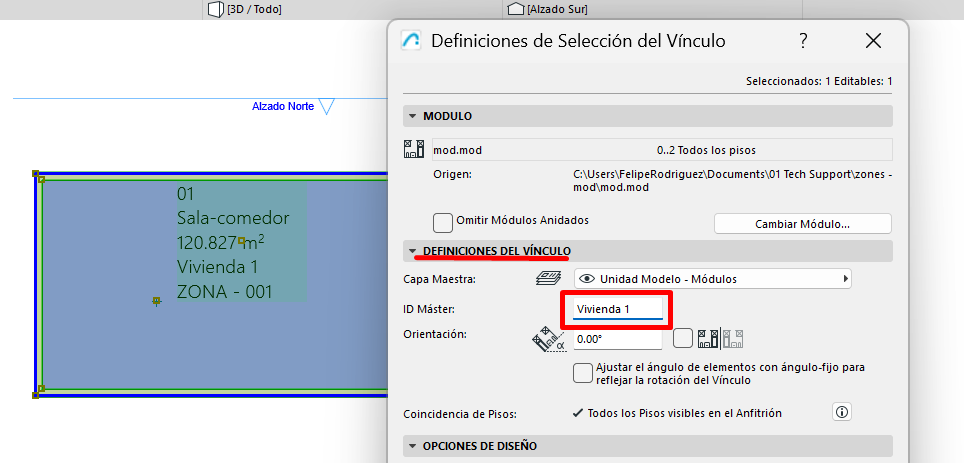

1. Dentro de la configuración del vínculo, accede a la pestaña Definiciones del vínculo.
2. Localiza el campo Master ID.

3. Introduce un identificador único para esa instancia del módulo.



Por ejemplo, puedes utilizar identificadores como:

• Vivienda 01
• Vivienda 02
• Portal A - Vivienda 03
• Planta 02 - Vivienda B

Nota: Es recomendable establecer una nomenclatura coherente para los Master ID antes de asignarlos. Puedes utilizar información como vivienda, portal, planta o cualquier combinación que permita identificar claramente cada instancia.

Paso 3 - Repetir el proceso para cada instancia

Repite el procedimiento para cada instancia del módulo vinculado y asigna un Master ID diferente a cada una.

Por ejemplo:

• Módulo vinculado 1 → Vivienda 01
• Módulo vinculado 2 → Vivienda 02
• Módulo vinculado 3 → Vivienda 03

De esta forma puedes seguir utilizando una única definición del módulo y de sus zonas, mientras que cada instancia queda identificada individualmente dentro del archivo principal.

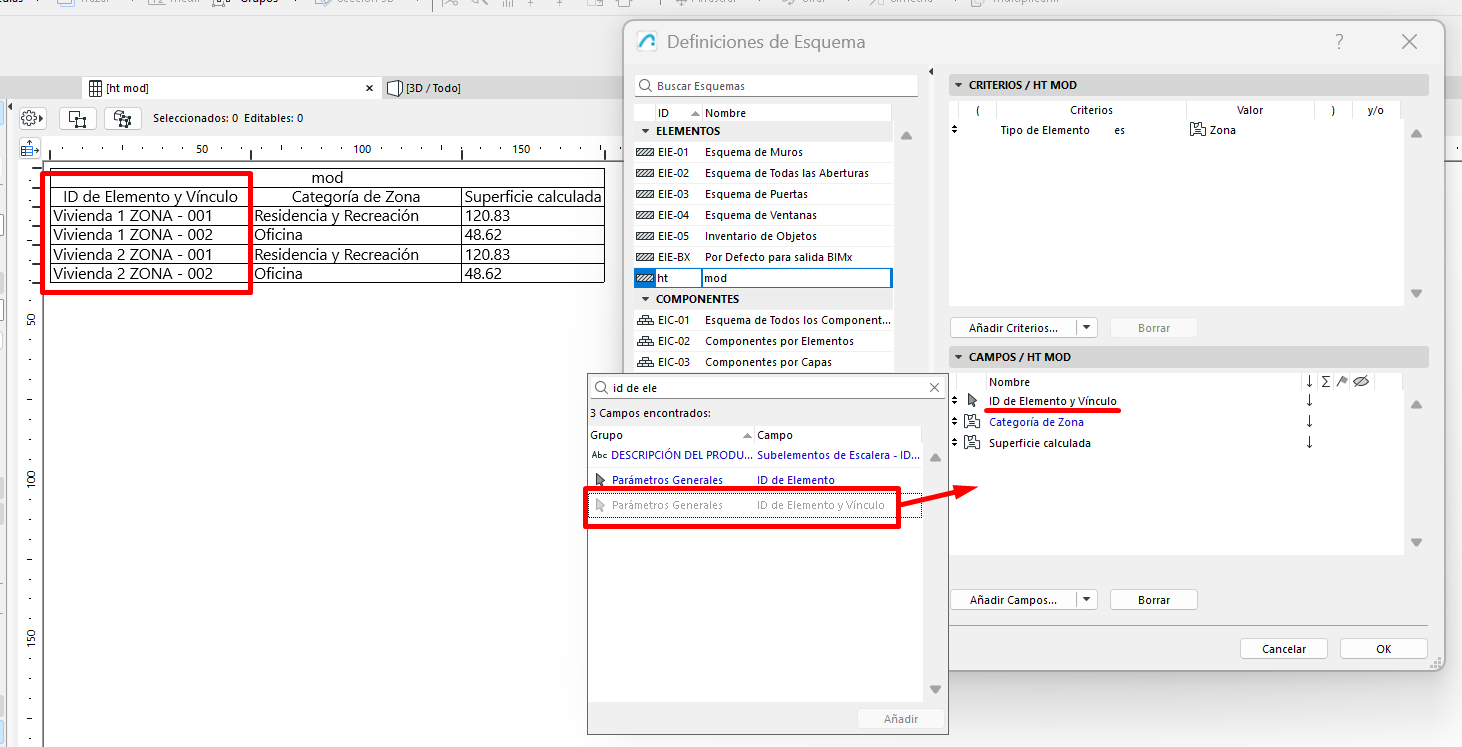

Paso 4 - Mostrar la identificación en el esquema de zonas

1. Abre o crea el esquema de zonas correspondiente.
2. Accede a los criterios y campos del esquema.

3. Añade el campo ID de Elemento y Vínculo.



Este campo permite mostrar conjuntamente la identificación de la zona y la identificación asociada al módulo vinculado, facilitando la diferenciación de zonas procedentes de distintas instancias del mismo módulo.

Ejemplo: Si una zona dentro del módulo tiene el ID Z01 y cada instancia dispone de un Master ID diferente, el esquema permitirá distinguir esa misma zona según la instancia del módulo a la que pertenece.

Metodología recomendada

Para proyectos con un número elevado de módulos repetidos, recomendamos:

• Mantener una única definición del módulo vinculado siempre que las viviendas o unidades sean equivalentes.
• Definir las zonas directamente dentro del módulo.
• Asignar un Master ID único a cada instancia desde el archivo principal.
• Utilizar una nomenclatura consistente basada en portal, planta, vivienda u otro identificador de proyecto.
• Incorporar el campo ID de Elemento y Vínculo en los esquemas para obtener una identificación diferenciada de las zonas.

De este modo puedes mantener centralizada la geometría y la información del módulo, evitando duplicidades, mientras conservas una identificación específica de cada unidad en los cuadros de superficies.
