¿Cómo exportar un modelo IFC estructural desde Archicad utilizando el filtrado del modelo?

Tiempo de lectura: 3 min.

La exportación de modelos estructurales a IFC desde Archicad no consiste únicamente en “Guardar como” y elegir un formato. Una exportación limpia y controlada es esencial para que el modelo cumpla con las necesidades de coordinación, reduzca el tamaño del archivo y evite la entrega de información irrelevante.

En este artículo, explicamos paso a paso cómo configurar un Traductor de Exportación IFC en Archicad 28 para generar únicamente contenido estructural, empleando la función Filtrado del Modelo para la Exportación.

Objetivo

Configurar y ejecutar una exportación IFC que incluya solamente elementos estructurales (muros, vigas, pilares, forjados, etc.), excluyendo elementos no estructurales y anotaciones 2D.

Requisitos previos

• Archicad instalado y un proyecto activo.
• Acceso al panel de Traductores IFC.
• Conocimiento básico de la clasificación de elementos y propiedades en Archicad.

1. Configurar el filtrado estructural en un Traductor IFC

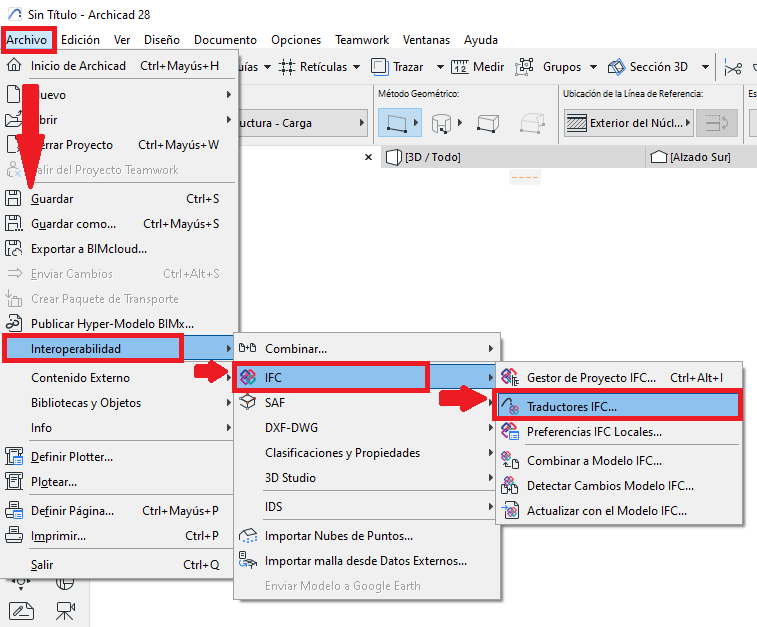

1. Ir a Archivo > Interoperabilidad > IFC > Traductores IFC.



2. En la sección Exportar, selecciona el traductor que vayas a utilizar (por ejemplo, IFC4 Reference View o Exportación Geometría Paramétrica).

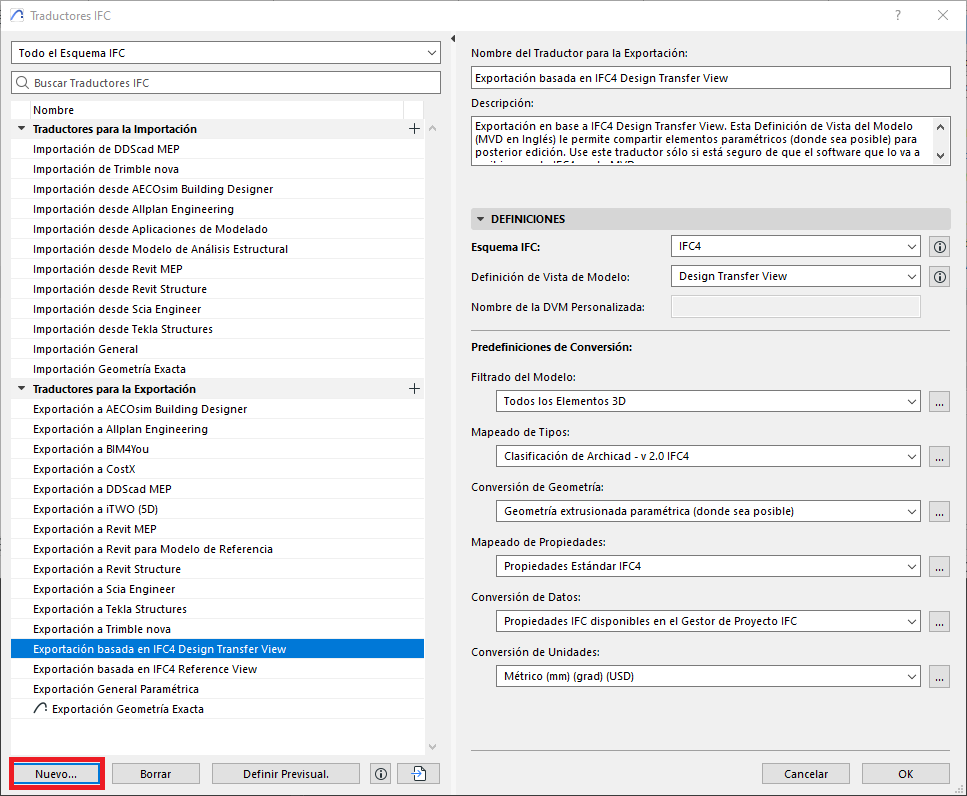

3. Del traductor seleccionado crea un duplicado, haciendo clic sobre Nuevo...

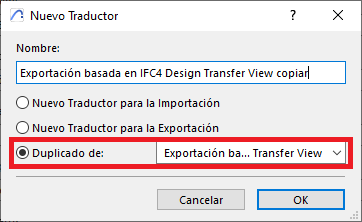

4. En la ventana de dialogo de Nuevo Traductor, selecciona la opción de "Duplicado de" y asegúrate que el traductor a duplicar es el correcto.

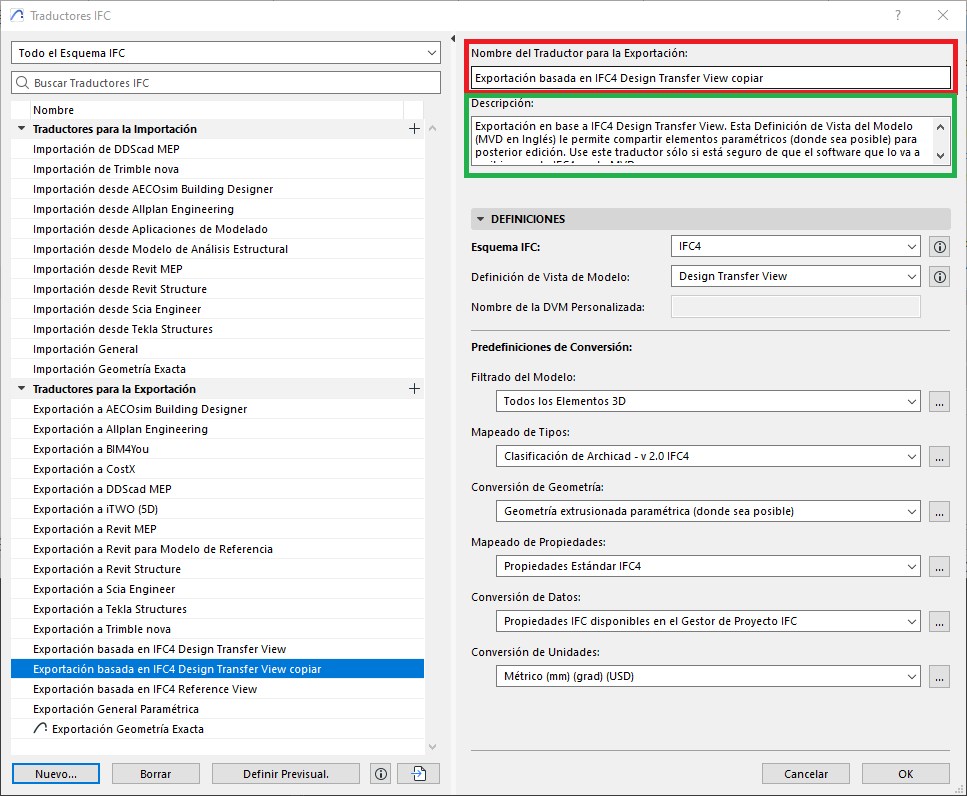

5. Selecciona el traductor duplicado, y le asignas un nuevo Nombre (rojo), y Descripción (Verde) breve.

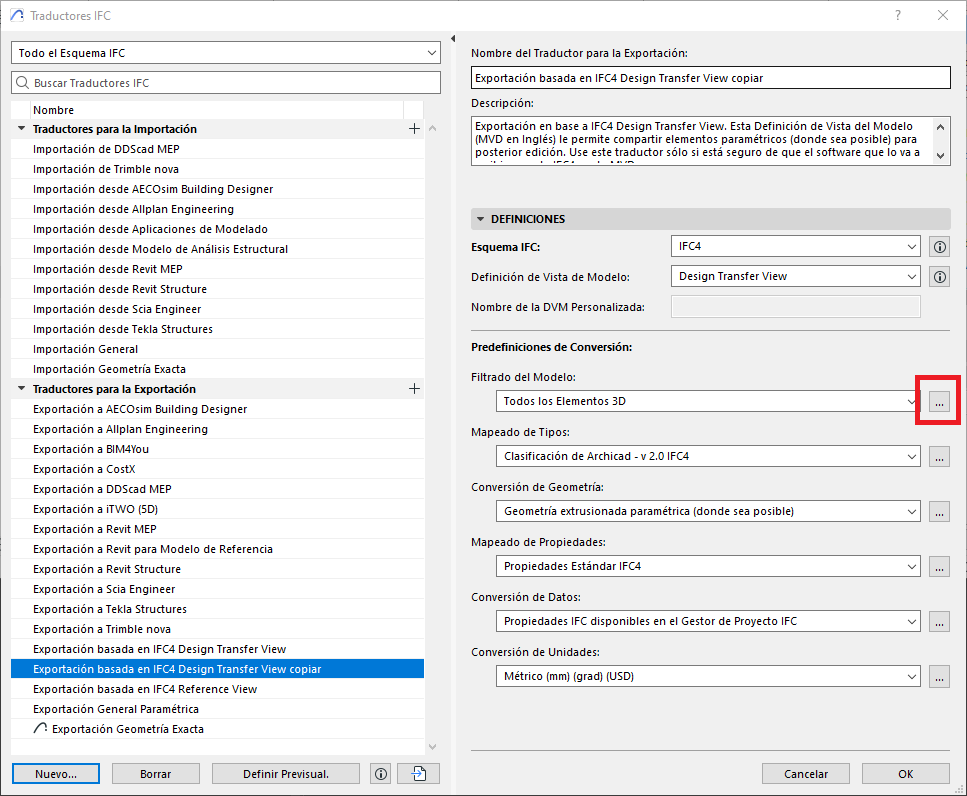

6. Haz clic sobre los tres puntos en Filtrado de Modelo.

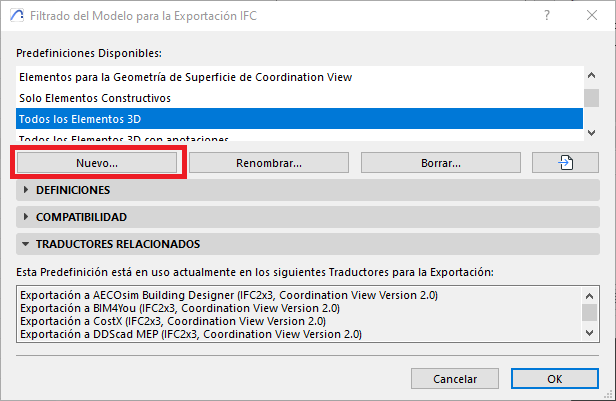

7. En la ventana de dialogo de "Filtrado de Modelo para Exportación IFC", selecciona un tipo de filtro para crear un duplicado haciendo clic sobre Nuevo...

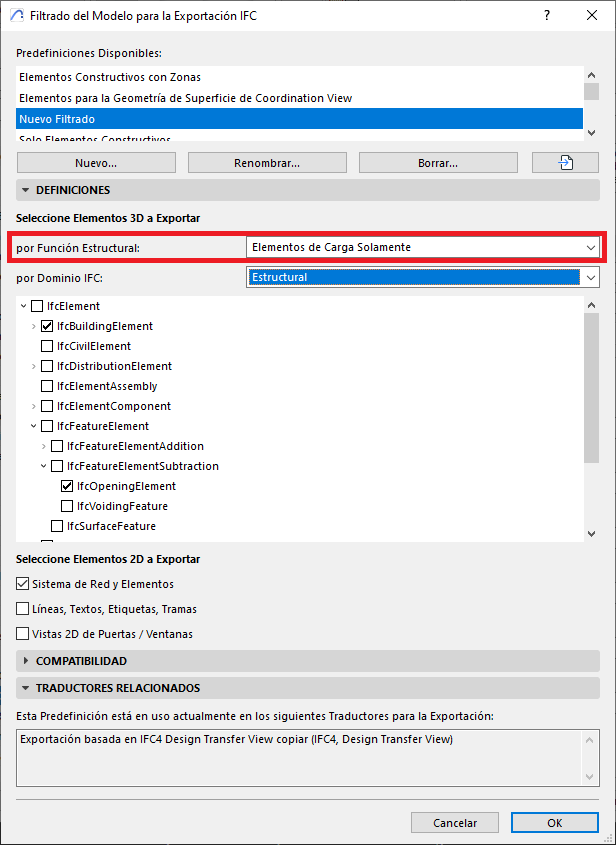

8. En el apartado de Definiciones, sección Seleccione Elementos 3D a Exportar, punto por Función Estructural, elige Elementos de Carga solamente, solo se exporten elementos clasificados como De carga,



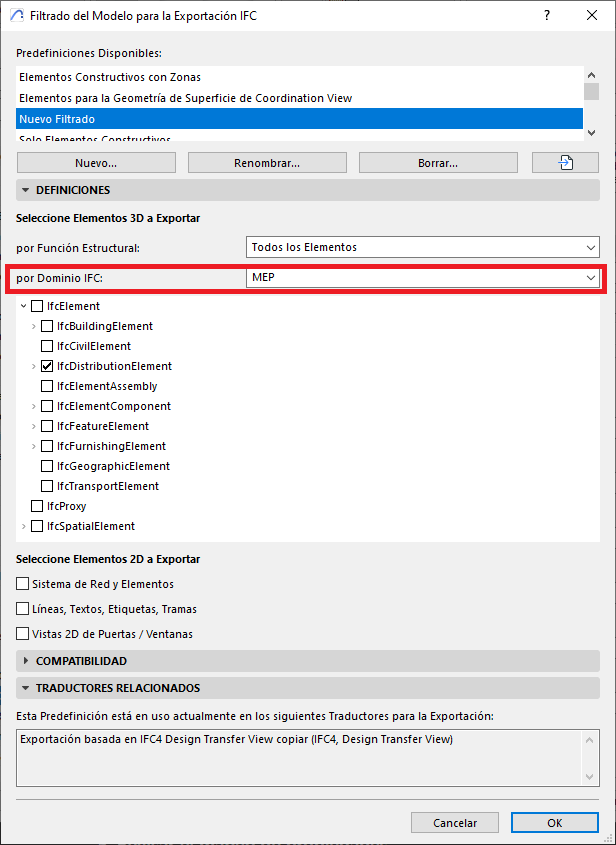

9. Active Por Dominio IFC y seleccione Estructural para limitar la exportación a elementos constructivos del dominio estructural.

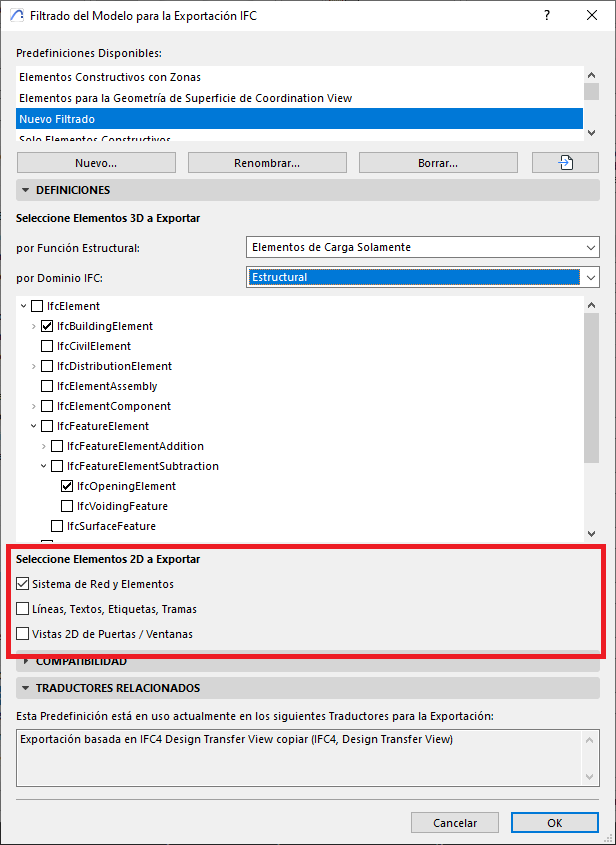

10. Desactive Líneas, Textos, Etiquetas, Tramas para evitar IfcAnnotation.
    Si es necesario incluir ejes, active Sistema de Ejes y Elementos (se exportarán como IfcGrid).



11. Guarda los cambios haciendo clic sobre OK

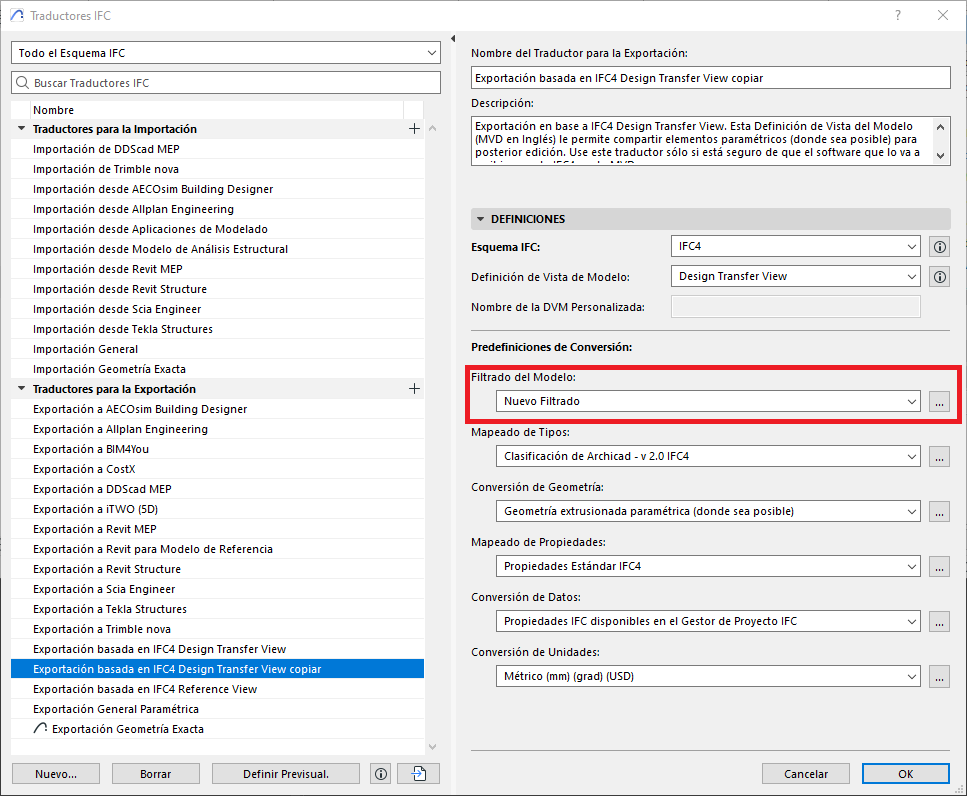

12. En la ventana de dialogo de Traductores IFC asegúrate de que la opción de Filtrado de Modelo tienes seleccionado el nuevo perfil de filtrado.



13. Guarda el Traductor haciendo clic sobre OK.

Paso 2: Preparar la Vista de Exportación

• Activa la vista desde la que exportarás (Planta o 3D) y ajusta capas, filtros de rehabilitación etc.
• (Opcional) Selecciona manualmente los elementos si usarás Solo elementos seleccionados.

Paso 3: Guardar Como IFC

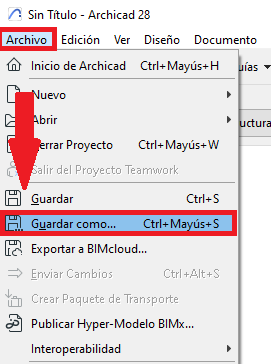

1. Ir a Archivo > Guardar como…

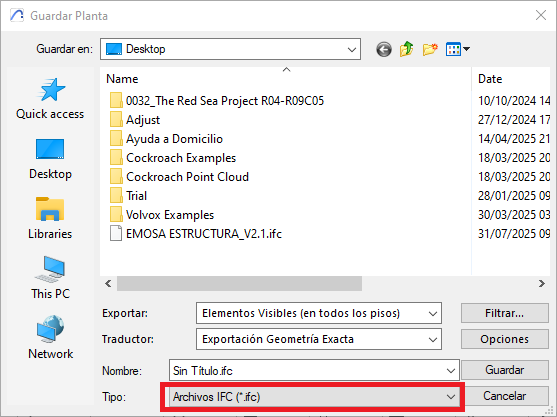

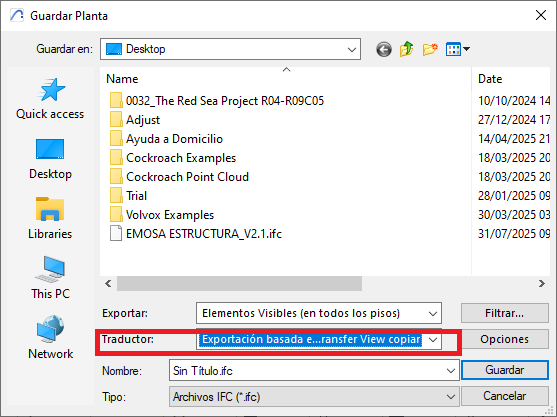

2. En la ventana de dialogo de Guardar Planta, elige Archivo IFC (*.ifc).



3. Confirma el traductor configurado.



4. En Exportar, selecciona:

   1. Elementos visibles en todos los pisos o

   2. Todo el proyecto
      Recomendamos estas opciones junto con el filtrado estructural.

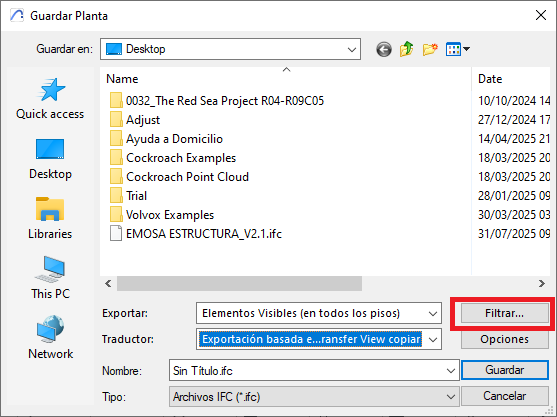

5. Pulsa Filtrar… para agrupar y refinar por Tipo IFC, Planta, Capa o Propietario, y aplicar filtros por Dominio IFC o Función estructural.




6. Define la ubicación donde quieres guardar el archivo IFC y haz clic sobre Guardar para guardar el archivo.

Exportación desde el Publicador
El Publicador siempre exporta Elementos visibles, así que prepara las vistas según este criterio.

Validación Post-Exportación

Abra el IFC en un visor compatible para :

• Solo hay elementos estructurales (portantes).
• Asegurar de que el conjunto exportado coincide con el modo de exportación elegido, o el acordado.



Consejo Profesional

• Crea traductores dedicados para cada escenario de intercambio: por ejemplo, IFC4 RV — Arquitectura (sin 2D) y IFC2x3 — Coordinación (con ejes y anotaciones). Esto estandariza entregas y reduce errores.
• Siempre revisa el archivo IFC en un visor IFC para asegurar que el IFC cumple con la expectativas. Para ello puedes utilizar este visor gratuito: DDScad Viewer
• Documente en la entrega el esquema IFC, el filtro aplicado y los Psets incluidos.
• Use el Publicador de Archicad para automatizar exportaciones recurrentes y minimizar errores.

Con este flujo de trabajo, podrá entregar modelos IFC estructurales precisos, optimizados y alineados con las necesidades del destinatario, facilitando la coordinación y reduciendo el tiempo invertido en limpiezas posteriores.
