¿Cómo afectan los estados de rehabilitación a los esquemas en Archicad?

En Archicad, los esquemas no funcionan de forma aislada. Su visualización puede cambiar según el estado de rehabilitación activo en ese momento.

Ese estado activo puede venir de:

• la última ventana activa del Mapa de Proyecto,
• la última Vista activa,
• o del estado seleccionado directamente en la paleta de rehabilitación.

Por eso, un mismo esquema puede mostrar resultados distintos según el contexto desde el que se abra o el estado de rehabilitación que esté activo en ese momento.

Para mantener una representación consistente, es recomendable guardar esta configuración mediante Vistas.

Cómo ajustar un esquema según el estado de rehabilitación

Si necesitas ajustar un esquema con un estado de rehabilitación concreto, lo más práctico es:

• abrir el esquema,
• activar la paleta de rehabilitación,

• y cambiar el estado de rehabilitación al que necesites visualizar.

Esto te permite:

• cambiar entre distintos estados de rehabilitación,
• comprobar cómo se representa el esquema en cada caso,
• y revisar el resultado sin modificar el esquema en sí.

Ejemplo:

Esto resulta especialmente útil si necesitas obtener un esquema con todas las ventanas nuevas del proyecto.

• Abre el esquema de ventanas.
• Activa la paleta de rehabilitación.

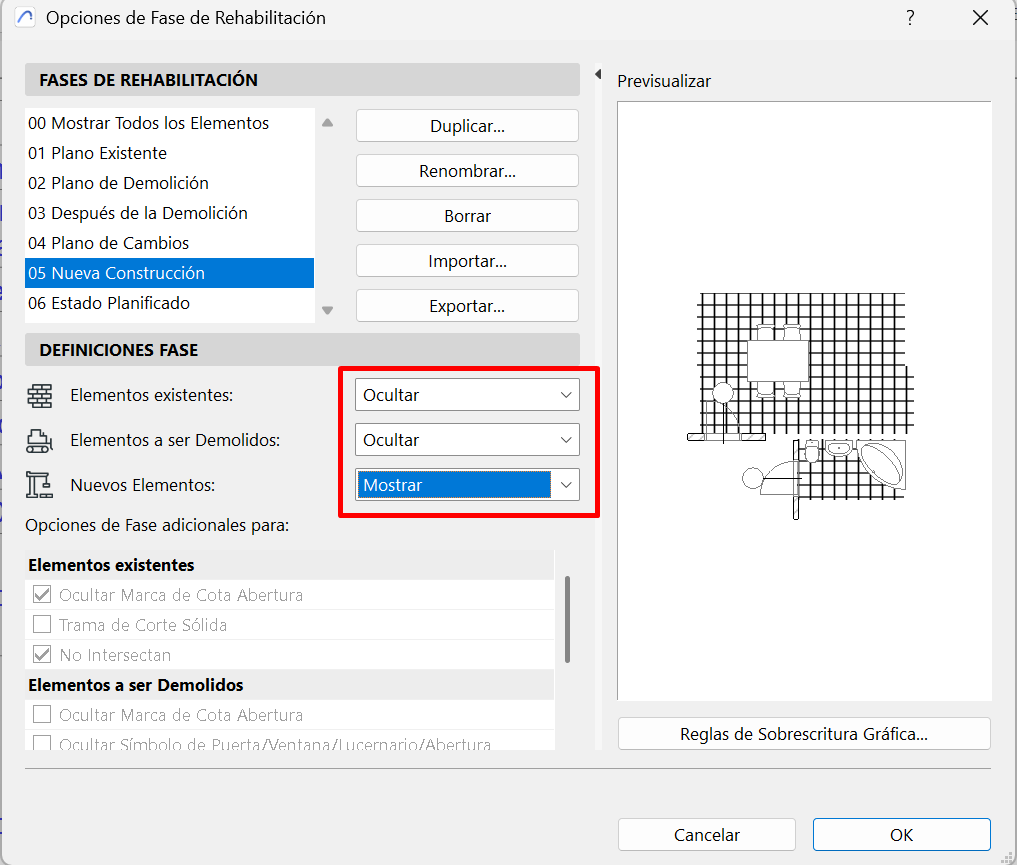

• Modifica el estado de rehabilitación para mostrar solo Obra nueva (o crea uno nuevo).

• Oculta los elementos en estado Existente y A demoler.



De este modo, el esquema mostrará únicamente las ventanas nuevas del proyecto.

Nota: Si cambias el estado desde la paleta de rehabilitación, la visualización del esquema se actualizará según ese estado activo.

Guardar como Vista

Si necesitas que el esquema mantenga siempre una representación concreta, lo recomendable es guardarlo como Vista.

Guardar el esquema como Vista permite:

• conservar la configuración con la que se está mostrando,
• mantener el estado de rehabilitación activo en ese momento,
• evitar depender de cambios posteriores en la paleta,
• y asegurar una representación más consistente.
