¿Cómo acotar la altura de falsos techos en Archicad?

A continuación se explican dos opciones disponibles: mediante Etiqueta y mediante Cota de Nivel.

Opción 1 - Utilizar la herramienta Etiqueta

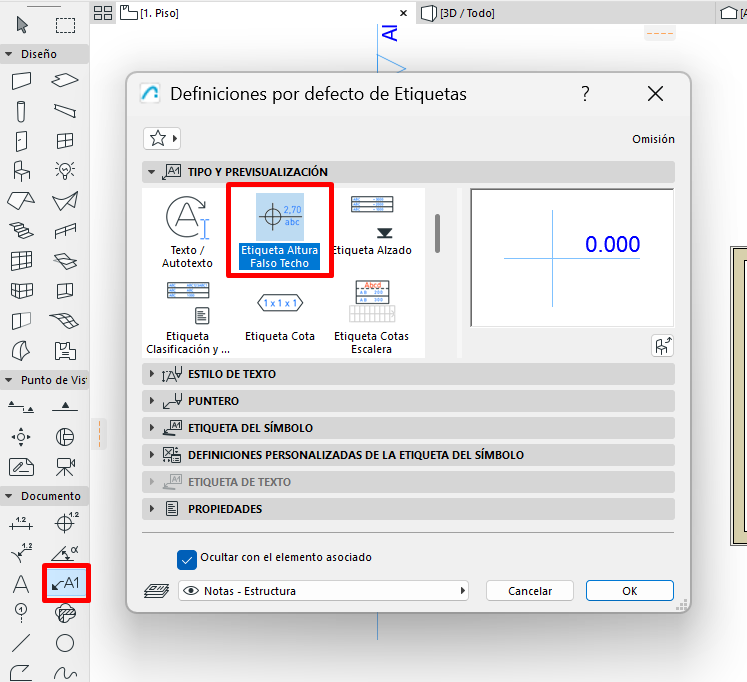

1. Selecciona la herramienta Etiqueta y abre sus definiciones.

2. En el tipo de etiqueta, selecciona Etiqueta altura falso techo.

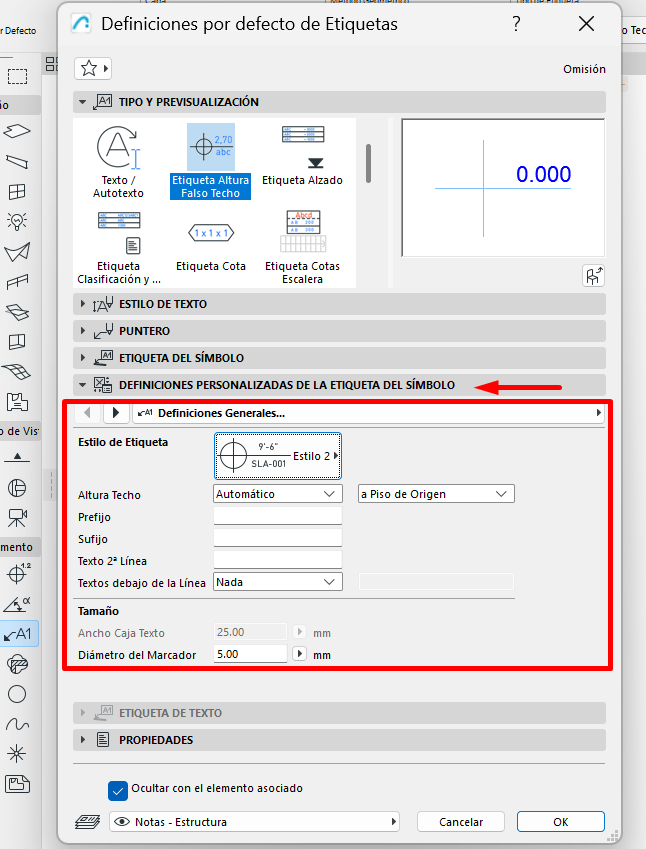

3. Ve a la pestaña “Definiciones personalizadas de la etiqueta del símbolo” y define la configuración deseada.



4. Coloca la etiqueta sobre el falso techo en planta.


Opción 2 - Utilizar la herramienta Cota de Nivel

Importante: Esta opción funciona correctamente en proyectos con 3 plantas.

Para utilizar este método es necesario definir previamente un nivel de referencia.

Paso 1 - Definir el Nivel de Referencia

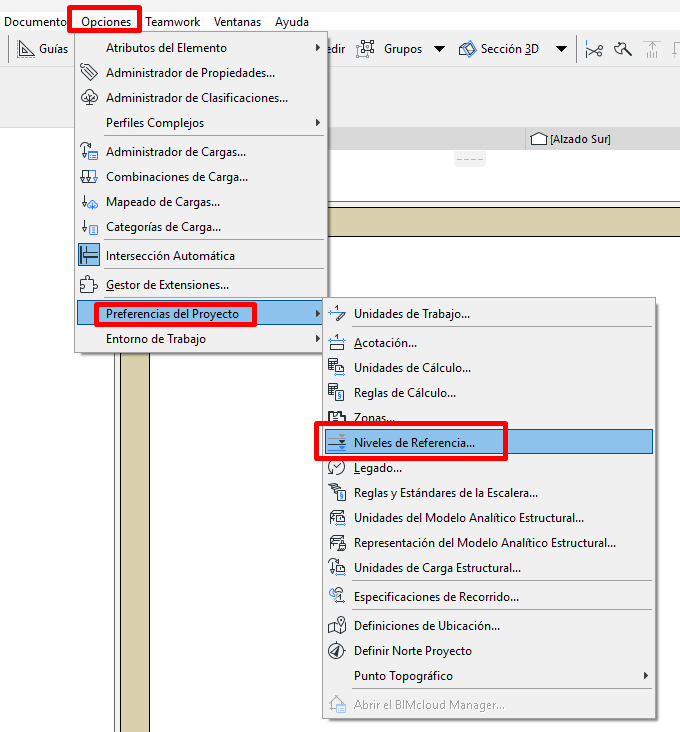

1. Ir a Opciones → Preferencias del Proyecto → Niveles de Referencia.

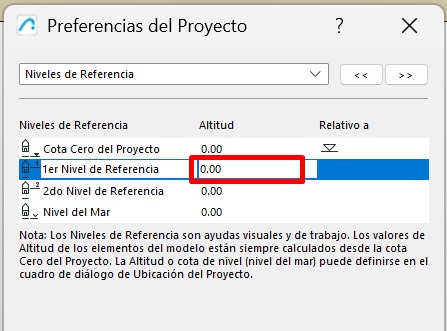

2. Definir la altura del 1er Nivel de Referencia, por ejemplo, con la altura de la primera planta.



3. Confirmar los cambios.

Paso 2 - Configurar la Cota de Nivel

1. Selecciona la herramienta Cota de Nivel y abre sus definiciones.

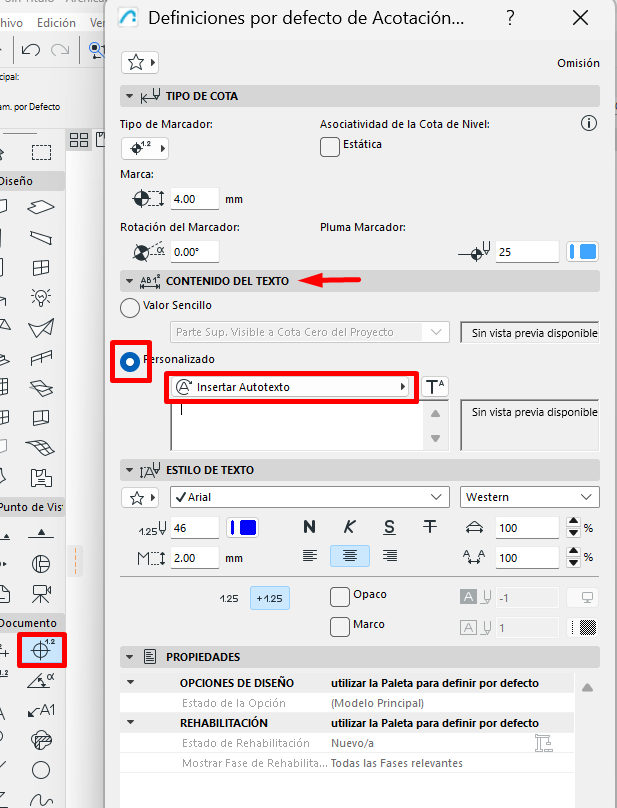

2. Ve a la pestaña “Contenido del texto”.
3. Selecciona la opción Personalizado.
4. Si existe contenido previo, elimínalo.

5. Haz clic en Insertar Autotexto.

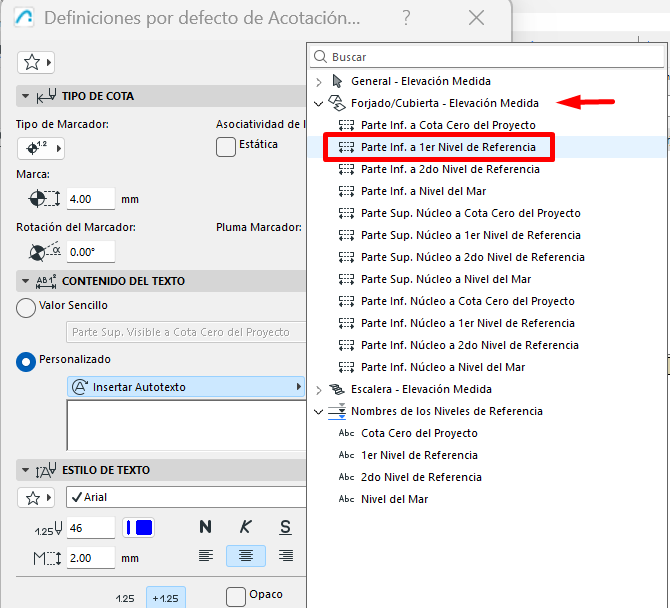

6. Selecciona Parte Inf a 1er Nivel de Referencia y haz clic en Añadir.



7. Coloca la cota de nivel sobre el falso techo en planta.
